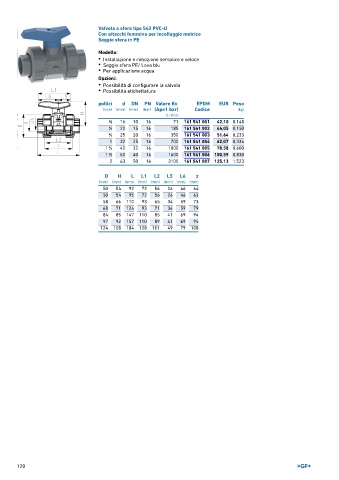

Page 120 - GEORGFISCHER - LISTINO 896

Valvola a sfera tipo 542 PVC-U
Con attacchi femmina per incollaggio metrico
Seggio sfera in PE

Modello:
• Installazione e rimozione semplice e veloce
• Seggio sfera PE/ Leva blu
• Per applicazione acqua

Opzioni:
• Possibilità di configurare la valvola
• Possibilità etichettatura

pollici d DN PN Valore Kv. EPDM EUR Peso
(inch) (mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 ∕8 16 10 16 71 161 541 001 42,10 0,148
1 20 15 16 185 161 541 002 44,05 0,150
∕2
3 ∕4 25 20 16 350 161 541 003 51,64 0,233
1 32 25 16 700 161 541 004 62,07 0,336
1
1 ∕4 40 32 16 1000 161 541 005 78,58 0,600
1 50 40 16 1600 161 541 006 100,59 0,830
1 ∕2
2 63 50 16 3100 161 541 007 125,13 1,523
D H L L1 L2 L5 L6 z
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 54 92 72 56 26 46 64
50 54 95 72 56 26 46 63
58 66 110 93 65 34 59 73
68 71 124 93 71 34 59 79
84 85 147 110 85 41 69 94
97 92 157 110 89 41 69 95
124 108 184 128 101 49 79 108

120
