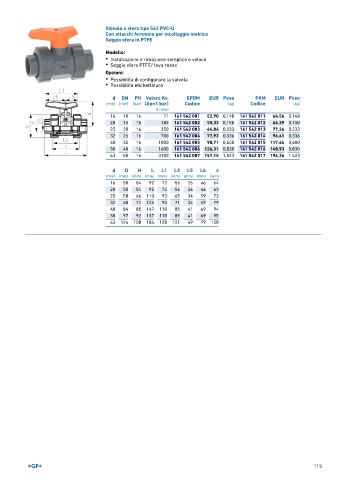

Page 115 - GEORGFISCHER - LISTINO 896

Valvola a sfera tipo 542 PVC-U
Con attacchi femmina per incollaggio metrico
Seggio sfera in PTFE

Modello:
• Installazione e rimozione semplice e veloce
• Seggio sfera PTFE/ leva rossa

Opzioni:
• Possibilità di configurare la valvola
• Possibilità etichettatura

d DN PN Valore Kv. EPDM EUR Peso FKM EUR Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg) Codice (kg)
(l ⁄ min)
16 10 16 71 161 542 001 52,90 0,148 161 542 011 64,56 0,148
20 15 16 185 161 542 002 55,33 0,150 161 542 012 66,39 0,150
25 20 16 350 161 542 003 64,84 0,233 161 542 013 77,26 0,233
32 25 16 700 161 542 004 77,93 0,336 161 542 014 96,41 0,336
40 32 16 1000 161 542 005 98,71 0,600 161 542 015 117,44 0,600
50 40 16 1600 161 542 006 126,31 0,830 161 542 016 148,93 0,830
63 50 16 3100 161 542 007 157,15 1,523 161 542 017 196,26 1,523

d D H L L1 L2 L5 L6 z
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 50 54 92 72 56 26 46 64
20 50 54 95 72 56 26 46 63
25 58 66 110 93 65 34 59 73
32 68 71 124 93 71 34 59 79
40 84 85 147 110 85 41 69 94
50 97 92 157 110 89 41 69 95
63 124 108 184 128 101 49 79 108
