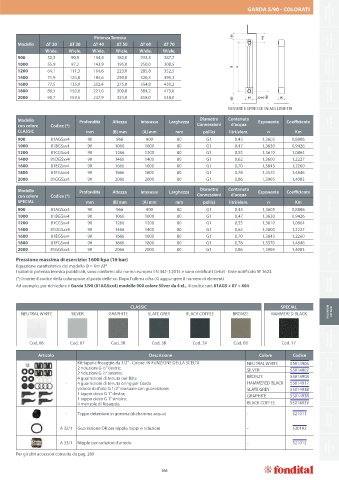

Page 267 - FONDITAL - CATALOGO 2025

GARDA S/90 - COLORATI
CALDAIE A CONDENSAZIONE < 35 kW

Potenza Termica CALDAIE
Modello ΔT 20 ΔT 30 ΔT 40 ΔT 50 ΔT 60 ΔT 70 TRADIZIONALI
W/ele. W/ele. W/ele. W/ele. W/ele. W/ele.
900 52,3 90,9 134,4 182,0 233,3 287,7
1000 55,9 97,2 143,9 195,0 250,0 308,5 CALDAIE A CONDENSAZIONE
1200 64,1 111,3 164,6 223,0 285,8 352,5 > 35 kW - MODULI
1400 71,9 124,8 184,6 250,0 320,3 395,1
1600 77,5 135,9 202,4 275,0 354,8 439,2
1800 86,5 150,0 221,6 300,0 384,2 473,6
2000 90,7 159,5 237,9 324,0 418,0 518,0 FUMISTERIA E ACCESSORI
MISURE ESPRESSE IN MILLIMETRI

Modello Profondità Altezza Interasse Larghezza Diametro Contenuto Esponente Coefficiente POMPE DI CALORE
con colore Codice (*) Connessioni d’acqua
CLASSIC mm (B) mm (A) mm mm pollici litri/elem. n Km
900 81AGSxx4 90 966 900 80 G1 0,43 1,3605 0,8886
1000 81BGSxx4 90 1066 1000 80 G1 0,47 1,3630 0,9426 IBRIDI
1200 81CGSxx4 90 1266 1200 80 G1 0,55 1,3610 1,0864
1400 81DGSxx4 90 1466 1400 80 G1 0,62 1,3600 1,2227
1600 81EGSxx4 90 1666 1600 80 G1 0,70 1,3843 1,2260
1800 81FGSxx4 90 1866 1800 80 G1 0,78 1,3570 1,4846
2000 81GGSxx4 90 2066 2000 80 G1 0,86 1,3905 1,4083 FANCOIL
Modello Profondità Altezza Interasse Larghezza Diametro Contenuto Esponente Coefficiente
con colore Codice (*) Connessioni d’acqua
SPECIAL mm (B) mm (A) mm mm pollici litri/elem. n Km SCALDACQUA
900 81AGSxx4 90 966 900 80 G1 0,43 1,3605 0,8886
1000 81BGSxx4 90 1066 1000 80 G1 0,47 1,3630 0,9426
1200 81CGSxx4 90 1266 1200 80 G1 0,55 1,3610 1,0864
1400 81DGSxx4 90 1466 1400 80 G1 0,62 1,3600 1,2227 SOLARE TERMICO
1600 81EGSxx4 90 1666 1600 80 G1 0,70 1,3843 1,2260
1800 81FGSxx4 90 1866 1800 80 G1 0,78 1,3570 1,4846
2000 81GGSxx4 90 2066 2000 80 G1 0,86 1,3905 1,4083
BOLLITORI
Pressione massima di esercizio: 1600 kpa (16 bar)
Equazione caratteristica dal modello Φ = Km ΔT n
I valori di potenza termica pubblicati, sono conformi alla norma europea EN 442-1:2014 e sono certificati Cetiat - Ente notificato № 1623.
(*) Inserire il codice della colorazione al posto delle xx. Dopo l'ultima cifra (4) aggiungere il numero di elementi
Ad esempio, per richiedere il Garda S/90 (81AGSxx4) modello 900 colore Silver da 4 el., il codice sarà 81AGS + 07 + 404 RADIATORI PRESSOFUSI
CLASSIC: NEUTRAL WHITE CLASSIC: GRAPHITE CLASSIC: BLACK COFFEE

CLASSIC SPECIAL
Bassa inerzia termica NEUTRAL WHITE SILVER GRAPHITE SLATE GREY BLACK COFFEE BRONZE HAMMERED BLACK RADIATORI ESTRUSI

05
Basso contenuto d’acqua RADIATORI ARREDO BAGNO
Cod. 06 Cod. 07 Cod. 3R Cod. 3B Cod. 3V Cod. 08 Cod. 17
Batterie da 3, 4, 5, 6 elementi
Articolo Descrizione Colore Codice
Versatilità Colori vedi tabella colorazioni Kit tappi e fissaggio da 1/2” - Colore: IN FUNZIONE DELLA SCELTA NEUTRAL WHITE 55014906
Pressione di esercizio massima 16 bar 2 riduzioni G ½” destre; SILVER 55014907 RADIATORI DESIGN
2 riduzioni G ½” sinistre;
Pressione di prova 24 bar 4 guarnizioni di tenuta per Blitz BRONZE 55014908
Facilità di stoccaggio e installazione Incluso nella confezione Diaframma acqua (tappo - 4 guarnizioni di tenuta oring per Garda HAMMERED BLACK 55014917
detentore) valvola di sfiato G 1/2” manuale con guarnizione; SLATE GREY 5501493B
1 tappo cieco G 1” destra; GRAPHITE 5501493R ACCESSORI RADIATORI
1 tappo cieco G 1” sinistra;
4 mensole di fissaggio. BLACK COFFEE 5501493V
Pressione massima di esercizio Abbinabili ai modelli
Blitz Super B4 colorati, vedi pag. 252 - Tappo detentore in gomma (diaframma acqua) - 521011 RADIATORI ELETTRICI

Disponibile in 8 colori Per ragioni estetiche, è sconsigliabile disassemblare le batterie. Le batterie A 32/1 Guarnizione OR per nipple, tappi e riduzioni - 530102
si possono invece assemblare tra di loro per ottenere composizioni
maggiori di quelle fornite da fabbrica.
A 33/1 Nipple per radiatori d’arredo - 521012
STUFE CONVETTIVE A GAS
Tutti i modelli Garda S/90 sono garantiti 10 anni dalla data di installazione da difetti di fabbricazione, a condizione che l’impianto sia eseguito a regola d’arte, Per gli altri accessori consulta da pag. 289
secondo le vigenti norme e nel rispetto delle prescrizioni riguardanti l’installazione, l’uso e la corretta manutenzione riportate sul presente catalogo.

265
