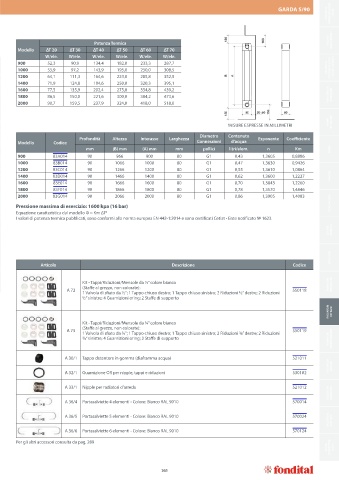

Page 265 - FONDITAL - CATALOGO 2025

CALDAIE A CONDENSAZIONE < 35 kW
GARDA S/90

CALDAIE TRADIZIONALI
Potenza Termica
Modello ΔT 20 ΔT 30 ΔT 40 ΔT 50 ΔT 60 ΔT 70
W/ele. W/ele. W/ele. W/ele. W/ele. W/ele.
900 52,3 90,9 134,4 182,0 233,3 287,7
1000 55,9 97,2 143,9 195,0 250,0 308,5 CALDAIE A CONDENSAZIONE > 35 kW - MODULI
1200 64,1 111,3 164,6 223,0 285,8 352,5
1400 71,9 124,8 184,6 250,0 320,3 395,1
1600 77,5 135,9 202,4 275,0 354,8 439,2
1800 86,5 150,0 221,6 300,0 384,2 473,6 FUMISTERIA E ACCESSORI
2000 90,7 159,5 237,9 324,0 418,0 518,0

POMPE DI CALORE
MISURE ESPRESSE IN MILLIMETRI
Diametro Contenuto
Profondità Altezza Interasse Larghezza Esponente Coefficiente
Modello Codice Connessioni d’acqua
mm (B) mm (A) mm mm pollici litri/elem. n Km IBRIDI
900 83A014 90 966 900 80 G1 0,43 1,3605 0,8886
1000 83B014 90 1066 1000 80 G1 0,47 1,3630 0,9426
1200 83C014 90 1266 1200 80 G1 0,55 1,3610 1,0864
1400 83D014 90 1466 1400 80 G1 0,62 1,3600 1,2227 FANCOIL
1600 83E014 90 1666 1600 80 G1 0,70 1,3843 1,2260
1800 83F014 90 1866 1800 80 G1 0,78 1,3570 1,4846
2000 83G014 90 2066 2000 80 G1 0,86 1,3905 1,4083

Pressione massima di esercizio: 1600 kpa (16 bar) SCALDACQUA
Equazione caratteristica dal modello Φ = Km ΔT n
I valori di potenza termica pubblicati, sono conformi alla norma europea EN 442-1:2014 e sono certificati Cetiat - Ente notificato № 1623.
SOLARE TERMICO

BOLLITORI

Articolo Descrizione Codice

Kit - Tappi/Riduzioni/Mensole da ½” colore bianco RADIATORI
(Staffe al grezzo, non colorate): PRESSOFUSI
A 72 1 Valvola di sfiato da ½”; 1 Tappo chiuso destro; 1 Tappo chiuso sinistro; 2 Riduzioni ½” destre; 2 Riduzioni 550118
½” sinistre; 4 Guarnizioni oring; 2 Staffe di supporto

Bassa inerzia termica RADIATORI ESTRUSI
05
Kit - Tappi/Riduzioni/Mensole da ¾” colore bianco
(Staffe al grezzo, non colorate):
A 73 550119
Basso contenuto d’acqua 1 Valvola di sfiato da ¾”; 1 Tappo chiuso destro; 1 Tappo chiuso sinistro; 2 Riduzioni ¾” destre; 2 Riduzioni
¾” sinistre; 4 Guarnizioni oring; 2 Staffe di supporto RADIATORI ARREDO BAGNO

Versatilità A 30/1 Tappo detentore in gomma (diaframma acqua) 521011 RADIATORI DESIGN

Batterie Da 3, 4, 5, 6 elementi A 32/1 Guarnizione OR per nipple, tappi e riduzioni 530102
Facilità di stoccaggio e installazione Colori PURE WHITE RAL 9010
Pressione di esercizio 16 bar A 33/1 Nipple per radiatori d’arredo 521012
massima ACCESSORI RADIATORI
Pressione di prova 24 bar A 36/4 Portasalviette 4 elementi - Colore: Bianco RAL 9010 570014
Pressione massima di esercizio
Incluso nella confezione Diaframma acqua (tappo detentore)
RADIATORI ELETTRICI
A 36/5 Portasalviette 5 elementi - Colore: Bianco RAL 9010 570024
A 36/6 Portasalviette 6 elementi - Colore: Bianco RAL 9010 570124
Per gli altri accessori consulta da pag. 289
STUFE CONVETTIVE A GAS
Tutti i modelli Garda S/90 sono garantiti 10 anni dalla data di installazione da difetti di fabbricazione, a condizione che l’impianto sia eseguito a regola d’arte,
secondo le vigenti norme e nel rispetto delle prescrizioni riguardanti l’installazione, l’uso e la corretta manutenzione riportate sul presente catalogo.

263
