CALDAIE A    CONDENSAZIONE   < 35 kW

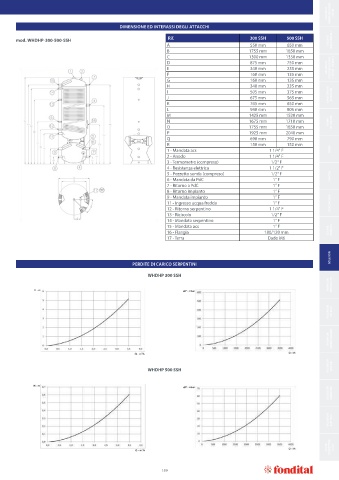

                                           DIMENSIONE ED INTERASSI DEGLI ATTACCHI

       mod. WHDHP-300-500-SSH                               Rif.                         300 SSH      500 SSH       CALDAIE    TRADIZIONALI
                                                            A                            550 mm       650 mm
                                                            B                           1755 mm      1850 mm
                                                            C                           1300 mm      1350 mm
                                                            D                            875 mm       750 mm
                                                            E                            340 mm       235 mm        CALDAIE A    CONDENSAZIONE   > 35 kW - MODULI
                                                            F                            160 mm       135 mm
                                                            G                            160 mm       135 mm
                                                            H                            340 mm       235 mm
                                                            I                            505 mm       375 mm
                                                            J                            675 mm       565 mm        FUMISTERIA E   ACCESSORI
                                                            K                            765 mm       650 mm
                                                            L                            940 mm       805 mm
                                                            M                           1425 mm      1520 mm
                                                            N                           1675 mm      1710 mm        POMPE    DI CALORE
                                                            O                           1755 mm      1850 mm
                                                            P                           1925 mm      2040 mm
                                                            Q                            690 mm       790 mm
                                                            R                            150 mm       150 mm
                                                            1 - Mandata acs                     1 1/4" F             IBRIDI
                                                            2 - Anodo                           1 1/4" F
                                                            3 - Termometro (compreso)           1/2" F
                                                            4 - Resistenza elettrica            1 1/2" F
                                                            5 - Pozzetto sonda (compreso)       1/2" F               FANCOIL
                                                            6 - Mandata da PdC                   1" F
                                                            7 - Ritorno a PdC                    1" F
                                                            8 - Ritorno impianto                 1" F
                                                            9 - Mandata impianto                 1" F
                                                            11 - Ingresso acqua fredda           1" F                SCALDACQUA
                                                            12 - Ritorno serpentino             1 1/4" F
                                                            13 - Ricircolo                      1/2" F
                                                            14 - Mandata serpentino              1" F
                                                            15 - Mandata acs                     1" F
                                                            16 - Flangia                      180/120 mm            SOLARE    TERMICO
                                                            17 - Terra                         Dado M6

                                                                                                                     BOLLITORI
                                                PERDITE DI CARICO SERPENTINI

                                                     WHDHP 300 SSH
                                                                                                                    RADIATORI    PRESSOFUSI




                                                                                                                    RADIATORI    ESTRUSI



                                                                                                                    RADIATORI    ARREDO BAGNO




                                                                                                                    RADIATORI    DESIGN
                                                     WHDHP 500 SSH
