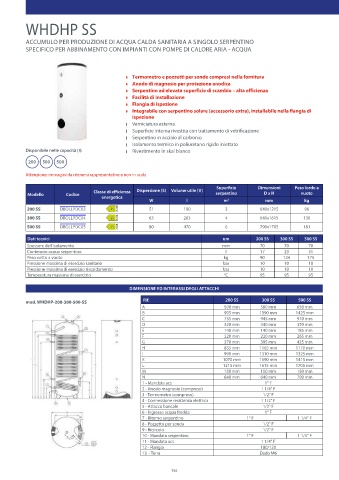

P. 158

WHDHP SS


          ACCUMULO PER PRODUZIONE DI ACQUA CALDA SANITARIA A SINGOLO SERPENTINO
          SPECIFICO PER ABBINAMENTO CON IMPIANTI CON POMPE DI CALORE ARIA - ACQUA




                                                Z Termometro e pozzetti per sonde compresi nella fornitura
                                                Z Anodo di magnesio per protezione anodica
                                                Z Serpentino ad elevata superficie di scambio – alta efficienza
                                                Z Facilità di installazione
                                                Z Flangia di ispezione
                                                Z Integrabile con serpentino solare (accessorio extra), installabile nella flangia di
                                               ispezione
                                                e Verniciatura esterna
                                                e Superficie interna rivestita con trattamento di vetrificazione
                                                e Serpentino in acciaio al carbonio
                                                e Isolamento termico in poliuretano rigido iniettato
          Disponibile nelle capacità (l):       e Rivestimento in skai bianco



          Attenzione: immagini da ritenersi rappresentative e non in scala
                                                                             Superficie     Dimensioni   Peso lordo a
                                  Classe di efficienza   Dispersione (S)  Volume utile (V)
           Modello      Codice                                               serpentino       D x H        vuoto
                                     energetica
                                                     W             l            m 2           mm            kg
           200 SS     DBOLLPDC03                     51          190            3           640x1215        96
           300 SS     DBOLLPDC04                     63          263            4           640x1615        130
           500 SS     DBOLLPDC05                     80          470            6           790x1705        181

           Dati tecnici                                                        um          200 SS  300 SS   500 SS
           Spessore dell'isolamento                                            mm           70       70      70
           Contenuto acqua serpentino                                           l           17       23      51
           Peso netto a vuoto                                                   kg          90      124      175
           Pressione massima di esercizio sanitario                            bar          10       10      10
           Pressione massima di esercizio riscaldamento                        bar          10       10      10
           Temperatura massima di esercizio                                     °C          95       95      95

                                              DIMENSIONE ED INTERASSI DEGLI ATTACCHI

          mod. WHDHP-200-300-500-SS                Rif.                         200 SS       300 SS       500 SS
                                                   A                            500 mm       500 mm      650 mm
                                                   B                            995 mm      1390 mm      1425 mm
                                                   C                            735 mm       945 mm      970 mm
                                                   D                            320 mm       340 mm      370 mm
                                                   E                            140 mm       140 mm      185 mm
                                                   F                            220 mm       220 mm      265 mm
                                                   G                            370 mm       395 mm      425 mm
                                                   H                            835 mm      1165 mm      1170 mm
                                                   I                            990 mm      1310 mm      1325 mm
                                                   K                           1070 mm      1390 mm      1415 mm
                                                   L                           1215 mm      1615 mm      1705 mm
                                                   M                            150 mm       150 mm      150 mm
                                                   N                            640 mm       640 mm      790 mm
                                                   1 - Mandata acs                            1" F
                                                   2 - Anodo magnesio (compreso)             1 1/4" F
                                                   3 - Termometro (compreso)                 1/2" F
                                                   4 - Connessione resistenza elettrica      1 1/2" F
                                                   5 - Attacco bancale                       1/2" F
                                                   6 - Ingresso acqua fredda                  1" F
                                                   7 - Ritorno serpentino               1" F              1 1/4" F
                                                   8 - Pozzetto per sonda                    1/2" F
                                                   9 - Ricircolo                             1/2" F
                                                   10 - Mandata serpentino              1" F              1 1/4" F
                                                   11 - Mandata acs                          1 1/4" F
                                                   12 - Flangia                              180/120
                                                   13  - Terra                              Dado M6
