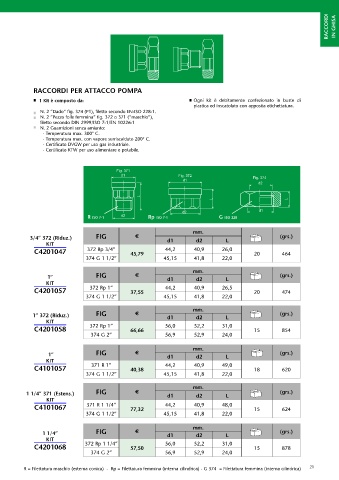

Page 21 - ATUSA - LISTINO 2023

RACCORDI IN GHISA

RACCORDI PER ATTACCO POMPA
1 Kit è composto da: Ogni kit è debitamente confezionato in buste di
plastica ed inscatolato con apposita etichettatura.
N. 2 ”Dado” fig. 374 (P1), filetto secondo EN-ISO 228-1.
N. 2 ”Pezzo folle femmina” fig. 372 o 371 (”maschio”),
filetto secondo DIN 2999/ISO 7-1/EN 10226-1
N. 2 Guarnizioni senza amianto:
- Temperatura max. 300° C.
- Temperatura max. con vapore surriscaldato 200° C.
- Certificato DVGW per uso gas industriale.
- Certificato KTW per uso alimentare e potabile.

Fig. 371
d1 Fig. 372
d1 Fig. 374
d2

L
PROLUNGAMENTO L L
d2 d1
d2
R ISO 7-1 Rp ISO 7-1 G ISO 228
mm.
3/4” 372 (Riduz.) FIG E d1 d2 L (grs.)
KIT
C4201047 372 Rp 3/4” 45,79 44,2 40,9 26,0 20 464
374 G 1 1/2” 45,15 41,8 22,0

mm.
1” FIG E d1 d2 L (grs.)
KIT
C4201057 372 Rp 1” 37,55 44,2 40,9 26,5 20 474
374 G 1 1/2” 45,15 41,8 22,0

mm.
1” 372 (Riduz.) FIG E d1 d2 L (grs.)
KIT
C4201058 372 Rp 1” 66,66 56,0 52,2 31,0 15 854
374 G 2” 56,9 52,9 24,0

mm.
1” FIG E d1 d2 L (grs.)
KIT
C4101057 371 R 1” 40,38 44,2 40,9 49,0 18 620
374 G 1 1/2” 45,15 41,8 22,0

mm.
1 1/4” 371 (Estens.) FIG E d1 d2 L (grs.)
KIT
C4101067 371 R 1 1/4” 77,32 44,2 40,9 48,0 15 624
374 G 1 1/2” 45,15 41,8 22,0

mm.
1 1/4” FIG E d1 d2 L (grs.)
KIT
C4201068 372 Rp 1 1/4” 57,50 56,0 52,2 31,0 15 878
374 G 2” 56,9 52,9 24,0

RACCORDI IN ACCIAIO R = Filettatura maschio (esterna conica) - Rp = Filettatura femmina (interna cilindrica) - G 374 = Filettatura femmina (interna cilindrica) 21
