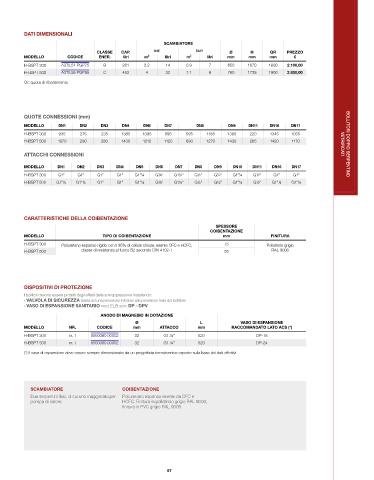

Page 98 - ELBI - LISTINO TERMOIDRAULICA 50

DATI DIMENSIONALI
SCAMBIATORE
CLASSE CAP. INF. SUP. Ø H QR PREZZO
MODELLO CODICE ENER. litri m 2 litri m 2 litri mm mm mm €
H-BSPT 300 A3TIL51 PGP75 B 261 2.2 14 0.9 7 650 1670 1800 2.100,00
H-BSPT 500 A3TIL55 PGP55 C 453 4 32 1.1 9 760 1735 1900 2.850,00

Qr: quota di ribaltamento

QUOTE CONNESSIONI (mm)
MODELLO DN1 DN2 DN3 DN4 DN6 DN7 DN8 DN9 DN11 DN16 DN17
H-BSPT 300 935 275 235 1385 1095 995 595 1185 1385 220 1345 1055
H-BSPT 500 1070 290 280 1430 1210 1120 690 1270 1430 265 1420 1170 VETRIFICATI BOLLITORI DOPPIO SERPENTINO

ATTACCHI CONNESSIONI

MODELLO DN1 DN2 DN3 DN4 DN5 DN6 DN7 DN8 DN9 DN10 DN11 DN16 DN17
H-BSPT 300 G1” G1” G1” G1” G1”¼ G¾” G1½” G½” G½” G1”¼ G½” G1” G1”
H-BSPT 500 G1”¼ G1”¼ G1” G1” G1”¼ G¾” G1½” G½” G½” G1”¼ G½” G1”¼ G1”¼

CARATTERISTICHE DELLA COIBENTAZIONE
SPESSORE
COIBENTAZIONE
MODELLO TIPO DI COIBENTAZIONE mm FINITURA
H-BSPT 300 Poliuretano espanso rigido con il 95% di cellule chiuse, esente CFC e HCFC, 75 Polistirolo grigio
H-BSPT 500 classe di resistenza al fuoco B2 secondo DIN 4102-1 55 RAL 9006

DISPOSITIVI DI PROTEZIONE
I bollitori devono essere protetti dagli effetti della sovrappressione installando:
· VALVOLA DI SICUREZZA tarata ad una pressione inferiore alla pressione max del bollitore
· VASO DI ESPANSIONE SANITARIO mod. ELBI serie DP - DPV

ANODO DI MAGNESIO IN DOTAZIONE
Ø L VASO DI ESPANSIONE
MODELLO NR. CODICE mm ATTACCO mm RACCOMANDATO LATO ACS (*)
H-BSPT 300 nr. 1 8560060 00002 32 G1.¼” 520 DP-18
H-BSPT 500 nr. 1 8560060 00002 32 G1.¼” 520 DP-24
(*) Il vaso di espansione deve essere sempre dimensionato da un progettista termotecnico esperto sulla base dei dati effettivi

SCAMBIATORE COIBENTAZIONE
Due serpentini fissi, di cui uno maggiorato per Poliuretano espanso esente da CFC e
pompa di calore. HCFC. Finitura in polistirolo grigio RAL 9006,
finitura in PVC grigio RAL 9006.
