Page 97 - ELBI - LISTINO TERMOIDRAULICA 50

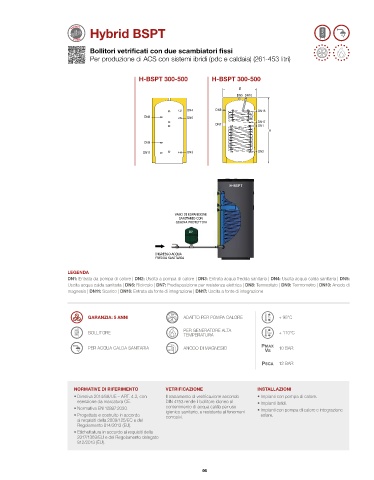

Hybrid BSPT

Bollitori vetrificati con due scambiatori fissi
Per produzione di ACS con sistemi ibridi (pdc e caldaia) (261-453 litri)

H-BSPT 300-500 H-BSPT 300-500

Ø
DN5 DN10

DN4 DN9 DN16
DN8 DN6
DN7 DN17
DN1
H
DN8
DN11 DN3 DN2

H-BSPT

VASO DI ESPANSIONE
SANITARIOCON
GUAINA PROTETTIVA
DP

INGRESSO ACQUA
FREDDA SANITARIA

LEGENDA
DN1: Entrata da pompa di calore | DN2: Uscita a pompa di calore | DN3: Entrata acqua fredda sanitaria | DN4: Uscita acqua calda sanitaria | DN5:
Uscita acqua calda sanitaria | DN6: Ricircolo | DN7: Predisposizione per resistenza elettrica | DN8: Termostato | DN9: Termometro | DN10: Anodo di
magnesio | DN11: Scarico | DN16: Entrata da fonte di integrazione | DN17: Uscita a fonte di integrazione

GARANZIA: 5 ANNI ADATTO PER POMPA CALORE + 95°C

BOLLITORE PER GENERATORE ALTA + 110°C
TEMPERATURA

PER ACQUA CALDA SANITARIA ANODO DI MAGNESIO 10 BAR

12 BAR

NORMATIVE DI RIFERIMENTO VETRIFICAZIONE INSTALLAZIONI
• Direttiva 2014/68/UE – ART. 4.3, con Il trattamento di vetrificazione secondo • Impianti con pompa di calore.
esenzione da marcatura CE. DIN 4753 rende il bollitore idoneo al • Impianti ibridi.
• Normativa EN 12897:2020. contenimento di acqua calda per uso • Impianti con pompa di calore e integrazione
igienico sanitario, e resistente ai fenomeni
• Progettato e costruito in accordo corrosivi. solare.
ai requisiti della 2009/125/EC e del
Regolamento 814/2013 (EU).
• Etichettatura in accordo ai requisiti della
2017/1369/EU e del Regolamento delegato
812/2013 (EU).

96
