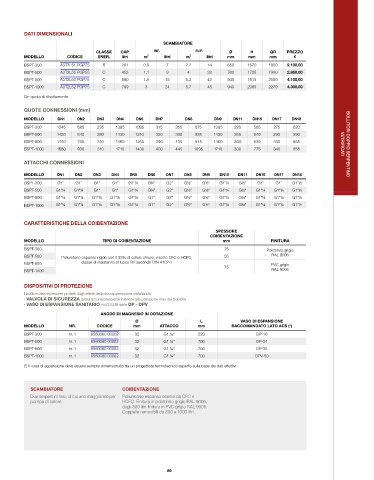

DATI DIMENSIONALI
SCAMBIATORE
CLASSE CAP. INF. SUP. Ø H QR PREZZO
MODELLO CODICE ENER. litri m 2 litri m 2 litri mm mm mm €
BSPT-300 A3T2L51 PGP75 B 261 0.9 7 2.2 14 650 1670 1800 2.100,00
BSPT-500 A3T2L55 PGP55 C 453 1.1 9 4 32 760 1735 1900 2.850,00
BSPT-800 A3T2L60 PGP75 C 690 1.9 15 5.3 42 940 1815 2050 4.100,00
BSPT-1000 A3T2L62 PGP75 C 799 3 24 5.7 45 940 2065 2270 4.300,00

Qr: quota di ribaltamento
QUOTE CONNESSIONI (mm)

MODELLO DN1 DN2 DN3 DN4 DN6 DN7 DN8 DN9 DN11 DN16 DN17 DN18
BSPT-300 1345 685 235 1385 1095 315 355 875 1385 220 565 275 620
BSPT-500 1420 640 280 1430 1210 350 390 935 1430 265 540 290 590
BSPT-800 1440 735 310 1460 1250 390 435 945 1460 300 630 330 685 VETRIFICATI BOLLITORI DOPPIO SERPENTINO
BSPT-1000 1680 930 310 1710 1430 400 445 1095 1710 300 775 340 855

ATTACCHI CONNESSIONI

MODELLO DN1 DN2 DN3 DN4 DN5 DN6 DN7 DN8 DN9 DN10 DN11 DN16 DN17 DN18
BSPT-300 G1” G1” G1” G1” G1”¼ G¾” G2” G½” G½” G1”¼ G½” G1” G1” G1”½
BSPT-500 G1”¼ G1”¼ G1” G1” G1”¼ G¾” G2” G½” G½” G1”¼ G½” G1”¼ G1”¼ G1”½
BSPT-800 G1”¼ G1”¼ G1”¼ G1”¼ G1”¼ G1” G2” G½” G½” G1”¼ G¾” G1”¼ G1”¼ G1”½
BSPT-1000 G1”¼ G1”¼ G1”¼ G1”¼ G1”¼ G1” G2” G½” G½” G1”¼ G¾” G1”¼ G1”¼ G1”½

CARATTERISTICHE DELLA COIBENTAZIONE
SPESSORE
COIBENTAZIONE
MODELLO TIPO DI COIBENTAZIONE mm FINITURA
BSPT-300 75 Polistirolo grigio
BSPT-500 Poliuretano espanso rigido con il 95% di cellule chiuse, esente CFC e HCFC, 55 RAL 9006
BSPT-800 classe di resistenza al fuoco B2 secondo DIN 4102-1 PVC grigio
75
BSPT-1000 RAL 9006

DISPOSITIVI DI PROTEZIONE
I bollitori devono essere protetti dagli effetti della sovrappressione installando:
· VALVOLA DI SICUREZZA tarata ad una pressione inferiore alla pressione max del bollitore
· VASO DI ESPANSIONE SANITARIO mod. ELBI serie DP - DPV
ANODO DI MAGNESIO IN DOTAZIONE
Ø L VASO DI ESPANSIONE
MODELLO NR. CODICE mm ATTACCO mm RACCOMANDATO LATO ACS (*)
BSPT-300 nr. 1 8560060 00002 32 G1.¼” 520 DP-18
BSPT-500 nr. 1 8560080 00002 32 G1.¼” 700 DP-24
BSPT-800 nr. 1 8560080 00002 32 G1.¼” 700 DP-35
BSPT-1000 nr. 1 8560080 00002 32 G1.¼” 700 DPV-50
(*) Il vaso di espansione deve essere sempre dimensionato da un progettista termotecnico esperto sulla base dei dati effettivi

SCAMBIATORE COIBENTAZIONE
Due serpentini fissi, di cui uno maggiorato per Poliuretano espanso esente da CFC e
pompa di calore. HCFC. Finitura in polistirolo grigio RAL 9006,
dagli 800 litri finitura in PVC grigio RAL 9006.
Coppelle removibili da 800 a 1000 litri.
