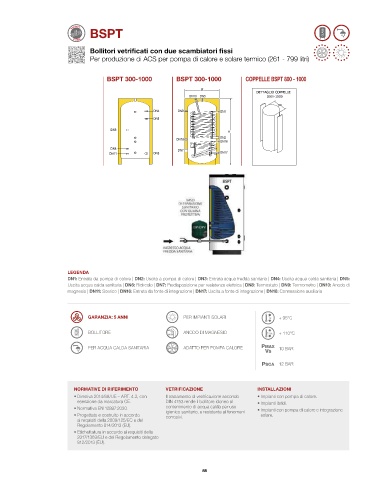

Page 89 - ELBI - LISTINO TERMOIDRAULICA 50
P. 89
BSPT
Bollitori vetrificati con due scambiatori fissi
Per produzione di ACS per pompa di calore e solare termico (261 - 799 litri)
BSPT 300-1000 BSPT 300-1000 COPPELLE BSPT 800 - 1000
Ø
DETTAGLIO COPPELLE
DN10 DN5 800÷1000
790
DN4 DN9 DN1
DN6
DN8 H
DN18 DN2
DN16
DN8 DN7
DN11 DN3 DN17
LEGENDA
DN1: Entrata da pompa di calore | DN2: Uscita a pompa di calore | DN3: Entrata acqua fredda sanitaria | DN4: Uscita acqua calda sanitaria | DN5:
Uscita acqua calda sanitaria | DN6: Ricircolo | DN7: Predisposizione per resistenza elettrica | DN8: Termostato | DN9: Termometro | DN10: Anodo di
magnesio | DN11: Scarico | DN16: Entrata da fonte di integrazione | DN17: Uscita a fonte di integrazione | DN18: Connessione ausiliaria
GARANZIA: 5 ANNI PER IMPIANTI SOLARI + 95°C
BOLLITORE ANODO DI MAGNESIO + 110°C
PER ACQUA CALDA SANITARIA ADATTO PER POMPA CALORE 10 BAR
12 BAR
NORMATIVE DI RIFERIMENTO VETRIFICAZIONE INSTALLAZIONI
• Direttiva 2014/68/UE – ART. 4.3, con Il trattamento di vetrificazione secondo • Impianti con pompa di calore.
esenzione da marcatura CE. DIN 4753 rende il bollitore idoneo al • Impianti ibridi.
• Normativa EN 12897:2020. contenimento di acqua calda per uso • Impianti con pompa di calore e integrazione
igienico sanitario, e resistente ai fenomeni
• Progettato e costruito in accordo corrosivi. solare.
ai requisiti della 2009/125/EC e del
Regolamento 814/2013 (EU).
• Etichettatura in accordo ai requisiti della
2017/1369/EU e del Regolamento delegato
812/2013 (EU).
88
