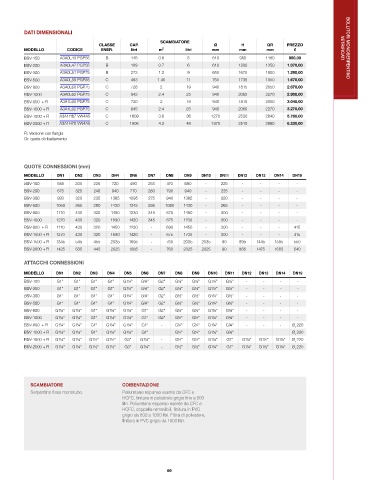

Page 70 - ELBI - LISTINO TERMOIDRAULICA 50

DATI DIMENSIONALI

SCAMBIATORE
CLASSE CAP. Ø H QR PREZZO
MODELLO CODICE ENER. litri m 2 litri mm mm mm € VETRIFICATI BOLLITORI MONOSERPENTINO
BSV-150 A3A0L43 PGP55 B 148 0.6 5 610 980 1160 980,00
BSV-200 A3A0L47 PGP55 B 189 0.7 6 610 1200 1350 1.070,00
BSV-300 A3A0L51 PGP75 B 273 1.2 9 650 1670 1800 1.290,00
BSV-500 A3A0L55 PGP55 C 483 1.45 11 760 1735 1900 1.670,00
BSV-800 A3A0L60 PGP75 C 728 2 19 940 1815 2050 2.670,00
BSV-1000 A3A0L62 PGP75 C 843 2.4 25 940 2065 2270 2.900,00
BSV-800 + FI A3A1L60 PGP75 C 730 2 19 940 1815 2050 3.040,00
BSV-1000 + FI A3A1L62 PGP75 C 845 2.4 25 940 2065 2270 3.270,00
BSV-1500 + FI A3A1H67 VW4A5 C 1609 3.6 36 1270 2530 2840 5.760,00
BSV-2000 + FI A3A1H70 VW4A5 C 1906 4.3 48 1370 2510 2860 6.230,00

Fl: Versione con flangia
Qr: quota di ribaltamento

QUOTE CONNESSIONI (mm)
MODELLO DN1 DN2 DN3 DN4 DN6 DN7 DN8 DN9 DN10 DN11 DN12 DN13 DN14 DN19
BSV-150 585 305 225 720 490 255 470 690 - 225 - - - -
BSV-200 675 325 240 940 770 280 790 940 - 225 - - - -
BSV-300 920 320 235 1385 1095 275 940 1385 - 220 - - - -
BSV-500 1060 365 280 1430 1245 295 1080 1430 - 265 - - - -
BSV-800 1110 430 320 1450 1230 345 670 1450 - 300 - - - -
BSV-1000 1270 430 320 1690 1420 345 675 1700 - 300 - - - -
BSV-800 + FI 1110 430 320 1450 1230 - 690 1450 - 300 - - - 415
BSV-1000 + FI 1270 430 320 1690 1420 - 675 1700 - 300 - - - 415
BSV-1500 + FI 1345 545 455 2035 1695 - 760 2035 2035 80 895 1445 1595 550
BSV-2000 + FI 1425 535 445 2025 1685 - 760 2025 2025 80 885 1475 1605 540

ATTACCHI CONNESSIONI
MODELLO DN1 DN2 DN3 DN4 DN5 DN6 DN7 DN8 DN9 DN10 DN11 DN12 DN13 DN14 DN19
BSV-150 G1” G1” G1” G1” G1¼” G¾” G2” G½” G½” G1¼” G½” - - - -
BSV-200 G1” G1” G1” G1” G1¼” G¾” G2” G½” G½” G1¼” G½” - - - -
BSV-300 G1” G1” G1” G1” G1¼” G¾” G2” G½” G½” G1¼” G½” - - - -
BSV-500 G1” G1” G1” G1” G1¼” G¾” G2” G½” G½” G1¼” G½” - - - -
BSV-800 G1¼” G1¼” G1” G1¼” G1¼” G1” G2” G½” G½” G1¼” G¾” - - - -
BSV-1000 G1¼” G1¼” G1” G1¼” G1¼” G1” G2” G½” G½” G1¼” G¾” - - - -
BSV-800 + FI G1¼” G1¼” G1” G1¼” G1¼” G1” - G½” G½” G1¼” G¾” - - - Ø 220
i
BSV-1000 + FI G1¼” G1¼” G1” G1¼” G1¼” G1” - G½” G½” G1¼” G¾” - - - Ø 220
i
BSV-1500 + FI G1¼” G1¼” G1½” G1½” G3” G1¼” - G½” G½” G1¼” G1” G1¼” G1½” G1¼” Ø 220
i
BSV-2000 + FI G1¼” G1¼” G1½” G1½” G3” G1¼” - G½” G½” G1¼” G1” G1¼” G1½” G1¼” Ø 220
i

SCAMBIATORE COIBENTAZIONE
Serpentino fisso monotubo. Poliuretano espanso esente da CFC e
HCFC, finitura in polistirolo grigio fino a 500
litri. Poliuretano espanso esente da CFC e
HCFC, coppelle removibili, finitura in PVC
grigio da 800 a 1000 litri. Fibra di poliestere,
finitura in PVC grigio da 1500 litri.

69
