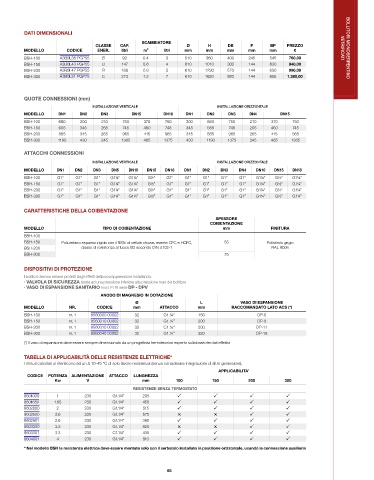

Page 66 - ELBI - LISTINO TERMOIDRAULICA 50

DATI DIMENSIONALI

SCAMBIATORE
CLASSE CAP. Ø H DB P BP PREZZO
MODELLO CODICE ENER. litri m 2 litri mm mm mm mm mm € VETRIFICATI BOLLITORI MONOSERPENTINO
BSH-100 A3B0L38 PGP55 B 92 0.4 3 510 960 400 245 545 760,00
BSH-150 A3B0L43 PGP55 B 147 0.6 4 610 1010 300 144 630 940,00
BSH-200 A3B0L47 PGP55 B 189 0.8 5 610 1230 570 144 630 990,00
BSH-300 A3B0L51 PGP75 C 273 1.2 7 610 1620 920 144 655 1.280,00

QUOTE CONNESSIONI (mm)
INSTALLAZIONE VERTICALE INSTALLAZIONE ORIZZONTALE
MODELLO DN1 DN2 DN3 DN15 DN18 DN1 DN2 DN3 DN4 DN15
BSH-100 660 300 210 750 370 750 300 660 750 210 370 750
BSH-150 665 345 265 745 460 745 345 665 745 265 460 745
BSH-200 885 345 265 965 415 965 345 885 965 265 415 965
BSH-300 1190 430 245 1385 485 1375 430 1190 1375 245 485 1385

ATTACCHI CONNESSIONI
INSTALLAZIONE VERTICALE INSTALLAZIONE ORIZZONTALE
MODELLO DN1 DN2 DN3 DN5 DN10 DN15 DN18 DN1 DN2 DN3 DN4 DN10 DN15 DN18
BSH-100 G1” G1” G1” G1¼” G1¼” G½” G1” G1” G1” G1” G1” G1¼” G½” G1¼”
BSH-150 G1” G1” G1” G1¼” G1¼” G½” G1” G1” G1” G1” G1” G1¼” G½” G1¼”
BSH-200 G1” G1” G1” G1¼” G1¼” G½” G1” G1” G1” G1” G1” G1¼” G½” G1¼”
BSH-300 G1” G1” G1” G1¼” G1¼” G½” G1” G1” G1” G1” G1” G1¼” G½” G1¼”

CARATTERISTICHE DELLA COIBENTAZIONE
SPESSORE
COIBENTAZIONE
MODELLO TIPO DI COIBENTAZIONE mm FINITURA
BSH-100
BSH-150 Poliuretano espanso rigido con il 95% di cellule chiuse, esente CFC e HCFC, 55 Polistirolo grigio
BSH-200 classe di resistenza al fuoco B2 secondo DIN 4102-1 RAL 9006
BSH-300 75

DISPOSITIVI DI PROTEZIONE
I bollitori devono essere protetti dagli effetti della sovrappressione installando:
· VALVOLA DI SICUREZZA tarata ad una pressione inferiore alla pressione max del bollitore
· VASO DI ESPANSIONE SANITARIO mod. ELBI serie DP - DPV
ANODO DI MAGNESIO IN DOTAZIONE
Ø L VASO DI ESPANSIONE
MODELLO NR. CODICE mm ATTACCO mm RACCOMANDATO LATO ACS (*)
BSH-100 nr. 1 8560000 00002 32 G1.¼” 150 DP-5
BSH-150 nr. 1 8560010 00002 32 G1.¼” 200 DP-8
BSH-200 nr. 1 8560010 00002 32 G1.¼” 200 DP-11
BSH-300 nr. 1 8560040 00002 32 G1.¼” 320 DP-18

(*) Il vaso di espansione deve essere sempre dimensionato da un progettista termotecnico esperto sulla base dei dati effettivi

TABELLA DI APPLICABILITÀ DELLE RESISTENZE ELETTRICHE*
I minuti calcolati si riferiscono ad un Δ 10-45 °C di solo lavoro resistenza (senza considerare integrazione di altro generatore).
APPLICABILITA’
CODICE POTENZA ALIMENTAZIONE ATTACCO LUNGHEZZA
Kw V mm 100 150 200 300
RESISTENZE SENZA TERMOSTATO
8601000 1 230 G1.1/4” 295 P P P P
8601650 1.65 230 G1.1/4” 450 P P P P
8602000 2 230 G1.1/4” 515 P P P P
8602600 2.6 230 G1.1/4” 675 O O P P
8602601 2.6 230 G1.1/4” 360 P P P P
8603300 3.3 230 G1.1/4” 825 O O P P
8603301 3.3 230 G1.1/4” 435 P P P P
8604001 4 230 G1.1/4” 510 P P P P
* Nel modello BSH la resistenza elettrica deve essere montata solo con il serbatoio installato in posizione orizzontale, usando la connessione ausiliaria

65
