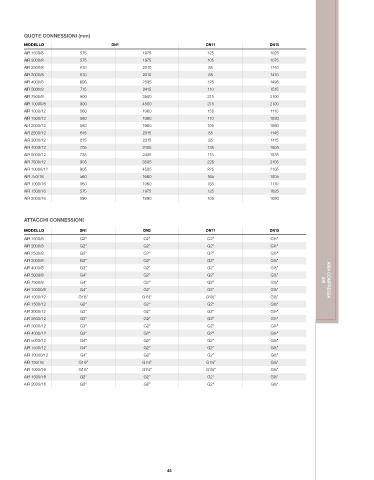

Page 46 - ELBI - LISTINO TERMOIDRAULICA 50
P. 46
QUOTE CONNESSIONI (mm)
MODELLO DN1 DN11 DN15
AIR 1500/8 575 1975 125 1025
AIR 2000/8 575 1975 105 1075
AIR 2500/8 610 2010 85 1140
AIR 3000/8 610 2310 85 1410
AIR 4000/8 695 2395 125 1495
AIR 5000/8 715 2415 110 1515
AIR 7500/8 900 3500 215 2100
AIR 10000/8 900 4500 215 2100
AIR 1000/12 560 1960 155 1110
AIR 1500/12 580 1980 110 1030
AIR 2000/12 580 1980 105 1080
AIR 2500/12 615 2015 85 1145
AIR 3000/12 615 2315 85 1415
AIR 4000/12 705 2405 135 1505
AIR 5000/12 735 2435 115 1535
AIR 7500/12 905 3505 225 2105
AIR 10000/12 905 4505 225 2105
AIR 750/16 560 1660 165 1005
AIR 1000/16 560 1960 155 1110
AIR 1500/16 575 1975 125 1025
AIR 2000/16 590 1990 105 1090
ATTACCHI CONNESSIONI
MODELLO DN1 DN2 DN11 DN15
AIR 1500/8 G2” G2” G2” G½”
AIR 2000/8 G2” G2” G2” G½”
AIR 2500/8 G3” G2” G2” G½”
AIR 3000/8 G3” G2” G2” G½”
AIR 4000/8 G3” G2” G2” G½”
AIR 5000/8 G4” G2” G2” G½”
AIR 7500/8 G4” G2” G2” G½” AIR ARIA COMPRESSA
AIR
AIR 10000/8 G4” G2” G2” G½”
AIR 1000/12 G1½” G1½” G1½” G½”
ARIA COMPRESSA
AIR 1500/12 G2” G2” G2” G½”
AIR 2000/12 G2” G2” G2” G½”
AIR 2500/12 G3” G2” G2” G½”
AIR 3000/12 G3” G2” G2” G½”
AIR 4000/12 G3” G2” G2” G½”
AIR 5000/12 G4” G2” G2” G½”
AIR 7500/12 G4” G2” G2” G½”
AIR 10000/12 G4” G2” G2” G½”
AIR 750/16 G1½” G1½” G1½” G½”
AIR 1000/16 G1½” G1½” G1½” G½”
AIR 1500/16 G2” G2” G2” G½”
AIR 2000/16 G2” G2” G2” G½”
45
