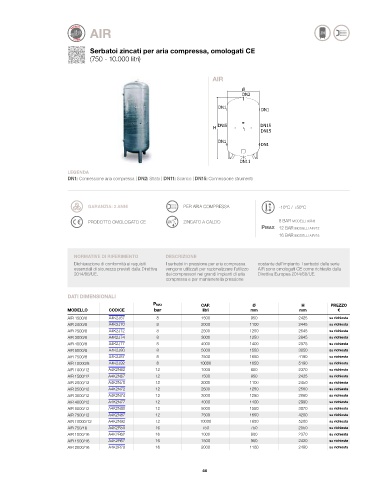

Page 45 - ELBI - LISTINO TERMOIDRAULICA 50
P. 45
AIR
Serbatoi zincati per aria compressa, omologati CE
(750 - 10.000 litri)
AIR
Ø
DN2
DN1 DN1
H DN15 DN15
DN15
DN1
DN1
DN11
LEGENDA
DN1: Connessione aria compressa | DN2: Sfiato | DN11: Scarico | DN15: Connessione strumenti
GARANZIA: 2 ANNI PER ARIA COMPRESSA -10°C / +50°C
PRODOTTO OMOLOGATO CE ZINCATO A CALDO 8 BAR MODELLI AIR/8
12 BAR MODELLI AIR/12
16 BAR MODELLI AIR/16
NORMATIVE DI RIFERIMENTO DESCRIZIONE
Dichiarazione di conformità ai requisiti I serbatoi in pressione per aria compressa costante dell’impianto. I serbatoi della serie
essenziali di sicurezza previsti dalla Direttiva vengono utilizzati per razionalizzare l’utilizzo AIR sono omologati CE come richiesto dalla
2014/68/UE. dei compressori nei grandi impianti di aria Direttiva Europea 2014/68/UE.
compressa e per mantenere la pressione
DATI DIMENSIONALI
PMAX CAP. Ø H PREZZO
MODELLO CODICE bar litri mm mm €
AIR 1500/8 A4K2J67 8 1500 950 2425 su richiesta
AIR 2000/8 A4K2J70 8 2000 1100 2445 su richiesta
AIR 2500/8 A4K2J72 8 2500 1250 2545 su richiesta
AIR 3000/8 A4K2J74 8 3000 1250 2845 su richiesta
AIR 4000/8 A4K2J77 8 4000 1400 2975 su richiesta
AIR 5000/8 A4K2J80 8 5000 1550 3050 su richiesta
AIR 7500/8 A4K2J87 8 7500 1650 4190 su richiesta
AIR 10000/8 A4K2J92 8 10000 1650 5190 su richiesta
AIR 1000/12 A4K2N62 12 1000 800 2370 su richiesta
AIR 1500/12 A4K2N67 12 1500 950 2435 su richiesta
AIR 2000/12 A4K2N70 12 2000 1100 2450 su richiesta
AIR 2500/12 A4K2N72 12 2500 1250 2560 su richiesta
AIR 3000/12 A4K2N74 12 3000 1250 2860 su richiesta
AIR 4000/12 A4K2N77 12 4000 1400 2990 su richiesta
AIR 5000/12 A4K2N80 12 5000 1550 3070 su richiesta
AIR 7500/12 A4K2N87 12 7500 1650 4200 su richiesta
AIR 10000/12 A4K2N92 12 10000 1650 5200 su richiesta
AIR 750/16 A4K2R59 16 750 750 2050 su richiesta
AIR 1000/16 A4K2R62 16 1000 800 2370 su richiesta
AIR 1500/16 A4K2R67 16 1500 950 2420 su richiesta
AIR 2000/16 A4K2R70 16 2000 1100 2480 su richiesta
44
