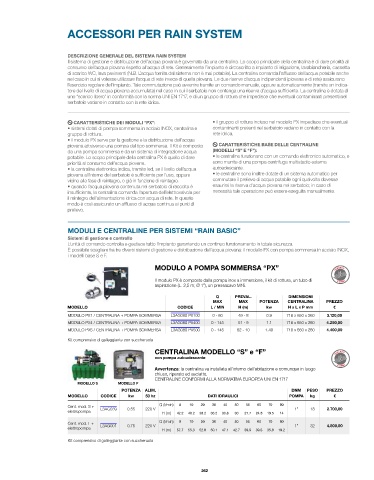

Page 263 - ELBI - LISTINO TERMOIDRAULICA 50

ACCESSORI PER RAIN SYSTEM

DESCRIZIONE GENERALE DEL SISTEMA RAIN SYSTEM
Il sistema di gestione e distribuzione dell’acqua piovana è governato da una centralina. Lo scopo principale della centralina è di dare priorità al
consumo dell’acqua piovana rispetto all’acqua di rete. Generalmente l’impianto è circoscritto a impianto di irrigazione, lavabiancheria, cassetta
di scarico WC, lava pavimenti (N.B. L’acqua fornita dal sistema non è mai potabile). La centralina comanda l’afflusso dell’acqua potabile anche
nel caso in cui si volesse utilizzare l’acqua di rete invece di quella piovana. Le due riserve d’acqua indipendenti (piovana e di rete) assicurano
l’esercizio regolare dell’impianto. Tale commutazione può avvenire tramite un comando manuale, oppure automaticamente (tramite un indica-
tore del livello di acqua piovana accumulata) nel caso in cui il serbatoio non contenga una riserva d’acqua sufficiente. La centralina è dotata di
uno “scarico libero” in conformità con la norma UNI EN 1717, e di un gruppo di rottura che impedisce che eventuali contaminanti presenti nel
serbatoio vadano in contatto con la rete idrica.

CARATTERISTICHE DEI MODULI “PX”: • il gruppo di rottura incluso nel modello PX impedisce che eventuali
• sistemi dotati di pompa sommersa in acciaio INOX, centralina e contaminanti presenti nel serbatoio vadano in contatto con la
gruppo di rottura. rete idrica.
• il modulo PX serve per la gestione e la distribuzione dell’acqua
piovana attraverso una pompa del tipo sommersa. Il Kit è composto CARATTERISTICHE BASE DELLE CENTRALINE
da una pompa sommersa e da un sistema di integrazione acqua (MODELLI “S” E “F”):
potabile. Lo scopo principale della centralina PX è quello di dare • le centraline funzionano con un comando elettronico automatico, e
priorità al consumo dell’acqua piovana. sono munite di una pompa centrifuga multistadio esterna
• la centralina elettronica indica, tramite led, se il livello dell’acqua autoadescante.
piovana all’interno del serbatoio è sufficiente per l’uso, oppure • le centraline sono inoltre dotate di un sistema automatico per
vicino alla fase di reintegro, o già in funzione di reintegro. commutare il prelievo di acqua potabile ogni qualvolta dovesse
• quando l’acqua piovana contenuta nel serbatoio di raccolta è esaurirsi la riserva d’acqua piovana nel serbatoio; in caso di
insufficiente, la centralina comanda l’apertura dell’elettrovalvola per necessità tale operazione può essere eseguita manualmente.
il reintegro dell’alimentazione idrica con acqua di rete. In questo
modo è così assicurato un afflusso di acqua continua ai punti di
prelievo.

MODULI E CENTRALINE PER SISTEMI “RAIN BASIC”
Sistemi di gestione e controllo
L’unità di comando controlla e gestisce tutto l’impianto garantendo un continuo funzionamento in totale sicurezza.
È possibile scegliere fra tre diversi sistemi di gestione e distribuzione dell’acqua piovana: il modello PX con pompa sommersa in acciaio INOX,
i modelli base S e F.

MODULO A POMPA SOMMERSA “PX”

Il modulo PX è composto dalla pompa inox a immersione, il kit di rottura, un tubo di
aspirazione (L. 2,5 m; Ø 1”), un pressacavo M16.
Q PREVAL. DIMENSIONI
MAX MAX POTENZA CENTRALINA PREZZO
MODELLO CODICE L / MIN H (m) kw H x L x P mm €
MODULO PX1 / CENTRALINA + POMPA SOMMERSA L3AG080 PX100 0 - 60 49 - 8 0.9 718 x 650 x 260 3.120,00
MODULO PX4 / CENTRALINA + POMPA SOMMERSA L3AG080 PX400 0 - 145 51 - 9 1.1 718 x 650 x 260 4.250,00
MODULO PX5 / CENTRALINA + POMPA SOMMERSA L3AG080 PX500 0 - 145 62 - 10 1.49 718 x 650 x 260 4.400,00
Kit comprensivo di galleggiante con succheruola

CENTRALINA MODELLO “S” e “F”
con pompa autoadescante
Avvertenza: la centralina va installata all’interno dell’abitazione e comunque in luogo
chiuso, riparato ed asciutto.
CENTRALINE CONFORMI ALLA NORMATIVA EUROPEA UNI EN 1717
MODELLO S MODELLO F
POTENZA ALIM. DNM PESO PREZZO
MODELLO CODICE kw 50 hz DATI IDRAULICI POMPA kg €
Q (l/min) 0 10 20 30 40 50 55 60 70 80
Cent. mod. S +
elettropompa L3AG039 0.55 220 V H (m) 42.2 40.2 38.2 36.2 33.8 30 27.7 24.8 19.5 14 1” 18 2.700,00
Cent. mod. F + L3AG001 0.75 220 V Q (l/min) 0 10 20 30 40 50 55 60 70 80 1” 32 4.800,00
elettropompa
H (m) 57.7 55.3 52.8 50.1 47.1 42.7 39.5 39.5 35.8 19.2
Kit comprensivo di galleggiante con succheruola
