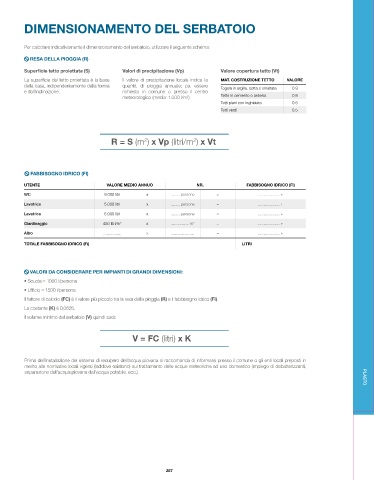

DIMENSIONAMENTO DEL SERBATOIO

Per calcolare indicativamente il dimensionamento del serbatoio, utilizzare il seguente schema:
RESA DELLA PIOGGIA (R)

Superficie tetto proiettata (S) Valori di precipitazione (Vp) Valore copertura tetto (Vt)
La superficie del tetto proiettata è la base Il valore di precipitazione locale indica la MAT. COSTRUZIONE TETTO VALORE
della casa, indipendentemente dalla forma quantit. di pioggia annuale; pu. essere Tegola in argilla, cotta e smaltata 0.9
e dall’inclinazione. richiesto in comune o presso il centro
meteorologico (media: 1.000 l/m ) Tetto in cemento o ardesia 0.8
2
Tetti piani con inghiaiata 0.6
Tetti verdi 0.5

R = S (m ) x Vp (litri/m ) x Vt
2
2

FABBISOGNO IDRICO (FI)

UTENTE VALORE MEDIO ANNUO NR. FABBISOGNO IDRICO (FI)
WC 9.000 litri x .......... persone = ........................ +
Lavatrice 5.000 litri x .......... persone = ........................ +
Lavatrice 5.000 litri x .......... persone = ........................ +
Giardinaggio 450 litri/m 2 x .................... m 2 = ........................ +

Altro .................... x .......................... = ........................ +
TOTALE FABBISOGNO IDRICO (Fi) LITRI

VALORI DA CONSIDERARE PER IMPIANTI DI GRANDI DIMENSIONI:
• Scuola = 1000 l/persona
• Ufficio = 1500 l/persona
Il fattore di calcolo (FC) è il valore più piccolo tra la resa della pioggia (R) e il fabbisogno idrico (Fi).
La costante (K) è 0,0625.
Il volume minimo del serbatoio (V) quindi sarà:

V = FC (litri) x K

Prima dell’installazione del sistema di recupero dell’acqua piovana si raccomanda di informarsi presso il comune o gli enti locali preposti in
merito alle normative locali vigenti (laddove esistono) sul trattamento delle acque meteoriche ad uso domestico (impiego di debatterizzanti,
separazione dell’acqua piovana dall’acqua potabile, ecc.). PLASTO
