APPENDICE TECNICA APPENDICE TECNICA

EVOPLUS / EVOPLUS SAN EVOPLUS / EVOPLUS SAN SERVIZI DAB
CIRCOLATORI ELETTRONICI A ROTORE BAGNATO CIRCOLATORI ELETTRONICI A ROTORE BAGNATO

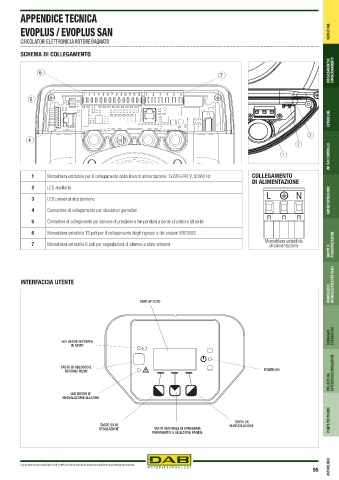

3 - Modalità di regolazione a curva costante SCHEMA DI COLLEGAMENTO
In questa modalità di regolazione il circolatore lavora su curve caratteristiche a velocità costante.
H 6 RISCALDAMENTO E CONDIZIONAMENTO
Limite massimo La curva di funzionamento viene selezionata impostando la velocità di rotazione attraverso un 7
fattore percentuale. Il valore 100% indica la curva limite massimo.

La velocità di rotazione effettiva può dipendere dalle limitazioni di potenza e di pressione
differenziale del proprio modello di circolatore. 5

La velocità di rotazione può essere impostata da display o da segnale esterno 0-10V o PWM.
+ ESYBOX LINE
Regolazione indicata per impianti di riscaldamento e condizionamento a portata costante.
-
3
4
2
UNITÀ DI CONTROLLO
Q 1

4 - Modalità di regolazione a pressione differenziale costante e proporzionale in funzione della temperatura dell’acqua 1 Morsettiera estraibile per il collegamento della linea di alimentazione: 1x220-240 V, 50/60 Hz COLLEGAMENTO
DI ALIMENTAZIONE
2 LED ausiliario
Il Setpoint relativo alla
Hs [%] H Hs [%] H prevalenza del circolatore 3 LED presenza alta tensione
viene ridotto in funzione AUMENTO PRESSIONE
100 100
della temperatura 4 Connettore di collegamento per circolatori gemellari
dell’acqua.
5 Connettore di collegamento per sensore di pressione e temperatura a bordo circolatore (di serie)
30 30 La temperatura del liquido
può essere impostata da 6 Morsettiera estraibile 13 poli per il collegamento degli ingressi e dei sistemi MODBUS
0°C o a 100°C. Morsettiera estraibile
20 T Hs T [°C] Q T Hs 20 T [°C] Q 7 Morsettiera estraibile 6 poli per segnalazioni di allarme e stato sistema di alimentazione PRESSURIZZAZIONE
GRUPPI DI
Questa regolazione è particolarmente indicata nei seguenti impianti:
a. Negli impianti a portata variabile (impianti di riscaldamento a due tubi), dove viene assicurata un’ulteriore riduzione delle prestazioni del circolatore in funzione
dell’abbassamento della temperatura del liquido circolante, quando vi è una minore richiesta di riscaldamento.
b. Negli impianti a portata costante (impianti di riscaldamento mono-tubo e a pavimento), dove le prestazioni del circolatore possono essere regolate solo attivando
la funzione di influenza della temperatura. INTERFACCIA UTENTE NORMALIZZATE E VERTICALI
Viene impostata per mezzo del pannello di controllo Evoplus. MONOBLOCCO

DISPLAY OLED

5 - Modalità di regolazione a temperatura differenziale costante T-c *

La modalità di regolazione T-c mantiene costante la temperatura differenziale del
liquido pompato, variando la portata al valore impostabile Tsetp. DRENAGGIO E FOGNATURA
T LED VERDE DI POMPA
IN MOTO
Questa regolazione è particolarmente indicata nei seguenti impianti :
• Impianti di riscaldamento a pavimento
Ts • Impianti con pompe di circuiti con scambiatore
• Impianti ad energia solare con serbatoi di accumulo TASTO DI SBLOCCO E POWER ON
• Impianti di riscaldamento piscina con pannelli solari RITORNO MENÚ SOTTOSUOLO E IRRIGAZIONE
PRELIEVO DAL

LED ROSSO DI
Q SEGNALAZIONE ALLARME

* Regolazione in fase di implementazione
TESTO DX POMPE PER PISCINE
TASTO SX DI DI REGOLAZIONE
REGOLAZIONE TASTO CENTRALE DI CONFERMA
FUNZIONE ECONOMY PARAMENTRI E SELEZIONE PAGINE
La funzione economy può essere impostata agendo direttamente sul pannello di comando fissando un valore di riduzione (f.rid) che potrà avere un valore massimo
del 50%. In tutte le impostazioni precedentemente elencate va sostituito il valore Hset ad un valore Hset x f.rid.

ANTINCENDIO
