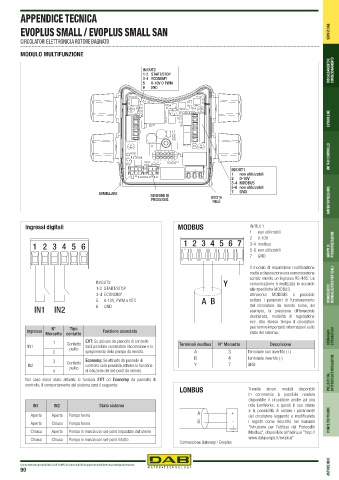

APPENDICE TECNICA

EVOPLUS SMALL / EVOPLUS SMALL SAN SERVIZI DAB
CIRCOLATORI ELETTRONICI A ROTORE BAGNATO

MODULO MULTIFUNZIONE

IN/OUT2 RISCALDAMENTO E CONDIZIONAMENTO
1-2 START/STOP
3-4 ECONOMY
5 0-10V O PWM
6 GND

ESYBOX LINE

UNITÀ DI CONTROLLO

IN/OUT1
1 non utilizzabili
2 0-10V
3-4 MODBUS
5-6 non utilizzabili
GEMELLARE SENSORE DI 7 GND
PRESSIONE USCITA AUMENTO PRESSIONE
RELÉ

Ingressi digitali MODBUS IN/OUT1
1 non utilizzabili
2 0-10V
1 2 3 4 5 6 1 2 3 4 5 6 7 3-4 modbus PRESSURIZZAZIONE
5-6 non utilizzabili
7 GND GRUPPI DI
Il modulo di espansione multifunzione
mette a disposizione una comunicazione
seriale tramite un ingresso RS-485. La
IN/OUT2 Y comunicazione è realizzata in accordo NORMALIZZATE E VERTICALI
1-2 START/STOP alle specifiche MODBUS.
3-4 ECONOMY Attraverso MODBUS è possibile MONOBLOCCO
5 0-10V, PWM e NTC A B settare i parametri di funzionamento
IN1 IN2 6 GND del circolatore da remoto come, ad
esempio, la pressione differenziale
desiderata, modalità di regolazione
ecc. Allo stesso tempo il circolatore
N° Tipo può fornire importanti informazioni sullo
Ingresso Morsetto contatto Funzione associata stato del sistema. E FOGNATURA
1 Contatto EXT: Se attivato da pannello di controllo Terminali modbus N° Morsetto Descrizione DRENAGGIO
IN1 pulito sarà possibile comandare l’accensione e lo
2 spegnimento della pompa da remoto. A 3 Terminale non invertito (+)
3 Contatto Economy: Se attivato da pannello di B 4 Terminale invertito (-)
IN2 pulito controllo sarà possibile attivare la funzione Y 7 GND
4 di riduzione del set-point da remoto. SOTTOSUOLO E IRRIGAZIONE
Nel caso siano state attivate le funzioni EXT ed Economy da pannello di
controllo, il comportamento del sistema sarà il seguente: PRELIEVO DAL
LONBUS Tramite alcuni moduli disponibili
in commercio è possibile rendere
disponibile il circolatore anche ad una
IN1 IN2 Stato sistema rete LonWorks, e quindi il suo status
A + e la possibilità di variare i paramentri
Aperto Aperto Pompa ferma del circolatore leggendo e modificando
Aperto Chiuso Pompa ferma B - i registri come descritto nel manuale POMPE PER PISCINE
”Istruzione per l‘utilizzo del Protocollo
Chiuso Aperto Pompa in marcia con set-point impostato dall’utente Modbus”, disponibile all‘indirizzo ”http://
Chiuso Chiuso Pompa in marcia con set-point ridotto www.dabpumps.it/evoplus”
Connessione Gateway / Evoplus
