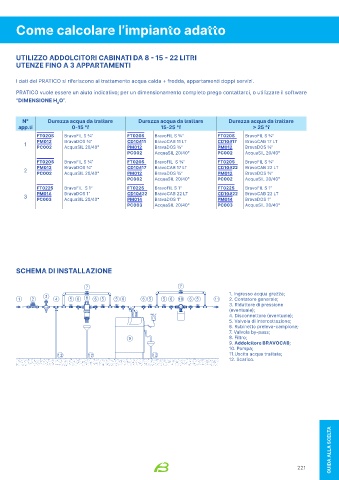

Page 222 - ACQUABREVETTI - CATALISTINO LINEA DOMESTICA 2025

Come calcolare l’impianto adatto

UTILIZZO ADDOLCITORI CABINATI DA 8 - 15 - 22 LITRI
UTENZE FINO A 3 APPARTAMENTI

I dati del PRATICO si riferiscono al trattamento acqua calda + fredda, appartamenti doppi servizi.

PRATICO vuole essere un aiuto indicativo; per un dimensionamento completo prego contattarci, o utilizzare il software
“DIMENSIONE H O”.
2

N° Durezza acqua da trattare Durezza acqua da trattare Durezza acqua da trattare
app.ti 0-15 °f 15-25 °f > 25 °f
FT020S BravoFIL S ¾” FT020S BravoFIL S ¾” FT020S BravoFIL S ¾”
PM012 BravaDOS ¾” CD10411 BravoCAB 11 LT CD10417 BravoCAB 17 LT
1 PC002 AcquaSIL 20/40 ® PM012 BravaDOS ¾” PM012 BravaDOS ¾”
PC002 AcquaSIL 20/40 ® PC002 AcquaSIL 20/40 ®
FT020S BravoFIL S ¾” FT020S BravoFIL S ¾” FT020S BravoFIL S ¾”
2 PM012 BravaDOS ¾” CD10417 BravoCAB 17 LT CD10422 BravoCAB 22 LT
PC002 AcquaSIL 20/40 ® PM012 BravaDOS ¾” PM012 BravaDOS ¾”
PC002 AcquaSIL 20/40 ® PC002 AcquaSIL 20/40 ®
FT022S BravoFIL S 1” FT022S BravoFIL S 1” FT022S BravoFIL S 1”
3 PM014 BravaDOS 1” ® CD10422 BravoCAB 22 LT CD10422 BravoCAB 22 LT
PM014
PM014
BravaDOS 1”
AcquaSIL 20/40
PC003
BravaDOS 1”
PC003 AcquaSIL 20/40 ® PC003 AcquaSIL 20/40 ®

SCHEMA DI INSTALLAZIONE

1. Ingresso acqua grezza;
2. Contatore generale;
3. Riduttore di pressione
(eventuale);
4. Disconnettore (eventuale);
5. Valvola di intercettazione;
6. Rubinetto preleva-campione;
7. Valvola by-pass;
8. Filtro;
9. Addolcitore BRAVOCAB;
10. Pompa;
11.Uscita acqua trattata;
12. Scarico.

GUIDA ALLA SCELTA

221
