INSTALLAZIONE

L’installazione della stazione di dosaggio deve essere eseguita esclusivamente da personale qualificato che rilasci il
relativo Certificato di Conformità e nel pieno rispetto delle normative locali. Installare la pompa in un punto di massima
turbolenza dell’impianto. La stazione di dosaggio deve essere installata a monte del circuito da proteggere. Installare un
adeguato sistema di by-pass. Nel caso di installazione su acqua potabile, prevedere l’installazione di rubinetti preleva
campione a monte e a valle. Rispettare tutte le indicazioni riportate nel Manuale di Uso e Manutenzione.

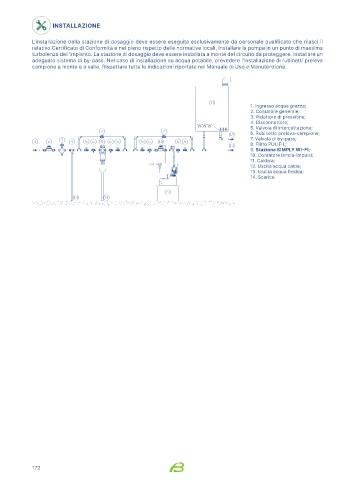

1. Ingresso acqua grezza;
2. Contatore generale;
3. Riduttore di pressione;
4. Disconnettore;
5. Valvola di intercettazione;
6. Rubinetto preleva-campione;
7. Valvola di by-pass;
8. Filtro PULIFIL;
9. Stazione SIMPLY WI-FI;
10. Contatore lancia-impulsi;
11. Caldaia;
12. Uscita acqua calda;
13. Uscita acqua fredda;
14. Scarico.
