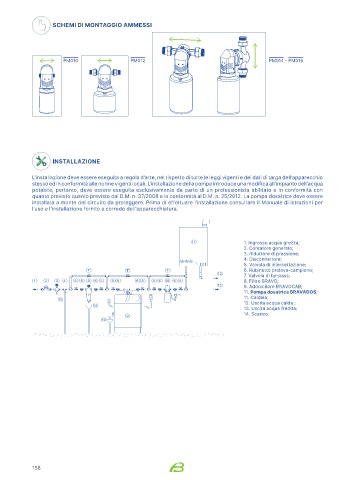

Page 159 - ACQUABREVETTI - CATALISTINO LINEA DOMESTICA 2025

SCHEMI DI MONTAGGIO AMMESSI

PM010 PM012 PM014 - PM016

INSTALLAZIONE

L’installazione deve essere eseguita a regola d’arte, nel rispetto di tutte le leggi vigenti e dei dati di targa dell’apparecchio
stesso ed in conformità alle norme vigenti locali. L’installazione della pompa introduce una modifica all’impianto dell’acqua
potabile, pertanto, deve essere eseguita esclusivamente da parte di un professionista abilitato e in conformità con
quanto previsto quanto previsto dal D.M. n. 37/2008 e in conformità al D.M. n. 25/2012. La pompa dosatrice deve essere
installata a monte del circuito da proteggere. Prima di effettuare l’installazione consultare il Manuale di istruzioni per
l’uso e l’installazione fornito a corredo dell’apparecchiatura.

11 1. Ingresso acqua grezza;
2. Contatore generale;
3. Riduttore di pressione;
4. Disconnettore;
1 1 1
0 2 0 2 0 2
5. Valvola di intercettazione;
ON ON ON
OFF OFF OFF
7 7 7 6. Rubinetto preleva-campione;
12 7. Valvola di by-pass;
1 2 3 4 5 6 8 6 5 5 6 6 5 5 6 10 6 5 8. Filtro BRAVO;
6 8 10
4 100 150 12 13
2 50 14 200 6 8 10
0 0 230 16 4 50 100 150 12 9. Addolcitore BRAVOCAB;
12345678 2 0 0 230 14 200 16
11. Pompa dosatrice BRAVADOS;
220 V 220 V 11. Caldaia;
14 220 V 12. Uscita acqua calda ;
14
13. Uscita acqua fredda;
14. Scarico.
9
14
