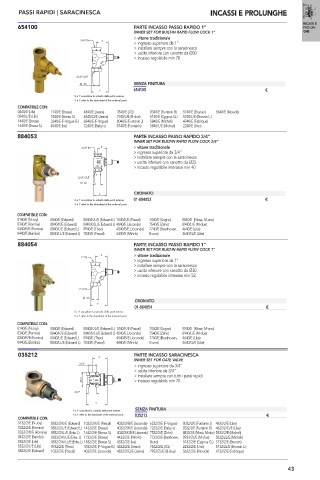

Page 44 - BELLOSTA RUBINETTERIE - CATALOGO GENERALE
P. 44
PASSI RAPIDI | SARACINESCA INCASSI E PROLUNGHE
INCASSI E
654100 PARTE INCASSO PASSO RAPIDO 1” PROLUN-
INNER SET FOR BUILT-IN RAPID FLOW COCK 1” GHE
> vitone tradizionale
3/4" IN X
> ingresso superiore da 1”
> installare sempre con la saracinesca
> uscita inferiore con canotto da Ø30
> incasso regolabile min 70
3/4" OUT
Ø 30 SENZA FINITURA
Y 654100 €
X e Y consultare la scheda delle parti esterne
X e Y refer to the datasheet of the external parts
COMPATIBILE CON:
0540/E (Life) 1740/E (Stresa) 4840/E (Jeans) 7840/E (JQ) 8340/E (Funtanin B) 5740/E (Brunsin) 5640/E (Movida)
0540/L/E (Life) 1840/E (Stresa S.) 4840/Q/E (Jeans) 7940/L/E (B-due) 5140/E (Cygnus Q.) 5740/L/E (Brunsin L.)
1440/E (Stresa) 3340/E (F-Vogue B.) 6540/E (F-Vogue) 8040/E (Funtanin J) 5840/E (Micheli) 4740/E (Fabrique)
1640/E (Stresa S.) 4540/E (Ixs) 7240/E (Baby s) 8140/E (Funtanin) 5840/L/E (Micheli) 2240/E (Uno)
884053 PARTE INCASSO PASSO RAPIDO 3/4”
INNER SET FOR BUILT-IN RAPID FLOW COCK 3/4”
3/4" IN X > vitone tradizionale
> ingresso superiore da 3/4”
> installare sempre con la saracinesca
> uscita inferiore con canotto da Ø25
> incasso regolabile interasse min 40
3/4" OUT
Ø 25
Y CROMATO
X e Y consultare la scheda delle parti esterne 01-884053 €
X e Y refer to the datasheet of the external parts
COMPATIBILE CON:
0140/E (N-Joy) 0840/E (Edward) 0840/K/L/E (Edward L) 1040/K/E (Pascal) 7040/E (Sogno) 8840/E (Mosè, M-uno)
0340/E (Romina) 0840/K/E (Edward) 0840/K/LL/E (Edward L) 4040/E (Joconde) 7540/E (Zehn) 8940/L/E (M-due)
0340/K/E (Romina) 0840/L/E (Edward L) 0940/E (Theo) 4040/B/E (Joconde) 7740/E (Beethoven, 4640/E (Like)
0440/E (Bambù) 0840/LL/E (Edward L) 1040/E (Pascal) 4440/E (Mini-b) B-uno) 4640/Q/E (Like)
884054 PARTE INCASSO PASSO RAPIDO 1”
INNER SET FOR BUILT-IN RAPID FLOW COCK 1”
X
1" IN > vitone tradizionale
> ingresso superiore da 1”
> installare sempre con la saracinesca
> uscita inferiore con canotto da Ø30
> incasso regolabile interasse min 52
1" OUT
Ø 30
CROMATO
Y
01-884054 €
X e Y consultare la scheda delle parti esterne
X e Y refer to the datasheet of the external parts
COMPATIBILE CON:
0140/E (N-Joy) 0840/E (Edward) 0840/K/L/E (Edward L) 1040/K/E (Pascal) 7040/E (Sogno) 8840/E (Mosè, M-uno)
0340/E (Romina) 0840/K/E (Edward) 0840/K/LL/E (Edward L) 4040/E (Joconde) 7540/E (Zehn) 8940/L/E (M-due)
0340/K/E (Romina) 0840/L/E (Edward L) 0940/E (Theo) 4040/B/E (Joconde) 7740/E (Beethoven, 4640/E (Like)
0440/E (Bambù) 0840/LL/E (Edward L) 1040/E (Pascal) 4440/E (Mini-b) B-uno) 4640/Q/E (Like)
035212 PARTE INCASSO SARACINESCA
X
INNER SET FOR GATE VALVE
3/4"
> ingresso superiore da 3/4”
> uscita inferiore da 3/4”
> installare sempre con tutti i passi rapidi
45,5 > incasso regolabile min 70
3/4"
Y
X e Y consultare la scheda delle parti esterne SENZA FINITURA
X e Y refer to the datasheet of the external parts 035212 €
COMPATIBILE CON:
0132/2/E (N-Joy) 0832/2/K/E (Edward) 1032/2/K/E (Pascal) 4032/2/B/E (Joconde) 6532/2/E (F-Vogue) 8032/2/E (Funtanin J) 4632/2/E (Like)
0332/2/E (Romina) 0832/2/L/E (Edward L) 1432/2/E (Stresa) 4032/2/K/E (Joconde) 7232/2/E (Baby s) 8332/2/E (Funtanin B) 4632/2/Q/E (Like)
0332/2/K/E (Romina) 0832/2/LL/E (Edw. L) 1632/2/E (Stresa S.) 4032/2/K/B/E (Joconde) 7532/2/E (Zehn) 8832/2/E (Mosè, M-due) 5832/2/E (Micheli)
0432/2/E (Bambù) 0832/2/K/L/E (Edw. L) 1732/2/E (Stresa) 4432/2/E (Mini-b) 7732/2/E (Beethoven, 8932/2L/E (M-due) 5832/2L/E (Micheli)
0532/2/E (Life) 0832/2/K/LL/E (Edw. L) 1832/2/E (Stresa S.) 4532/2/E (Ixs) B-uno) 5132/2/E (Cygnus Q.) 5732/2/E (Brunsin)
0532/2/L/E (Life) 0932/2/E (Theo) 3332/2/E (F-Vogue B.) 4832/2/E (Jeans) 7832/2/E (JQ) 2232/2/E (Uno) 5732/2L/E (Brunsin L.)
0832/2/E (Edward) 1032/2/E (Pascal) 4032/2/E (Joconde) 4832/2/Q/E (Jeans) 7932/2L/E (B-due) 5632/2/E (Movida) 4732/2/E (Fabrique)
43
