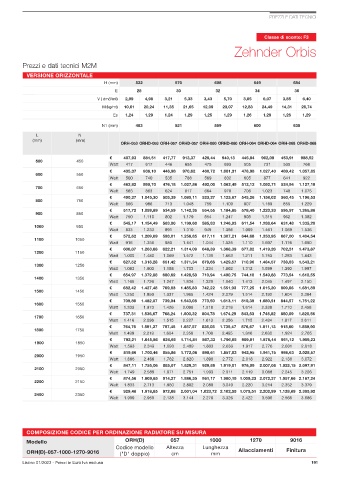

Page 193 - ZEHNDER - LISTINO RADIATORI E SCALDASALVIETTE - FIDRA

PREZZI E DATI TECNICI

Classe di sconto: F3
Zehnder Orbis

Prezzi e dati tecnici M2M
VERSIONE ORIZZONTALE
H (mm) 532 570 608 649 684
E 28 30 32 34 36
V ( dm3/mt) 2,99 4,98 3,21 5,33 3,43 5,70 3,65 6,07 3,85 6,40
M (kg/mt) 10,61 20,24 11,35 21,65 12,09 23,07 12,83 24,49 14,31 26,74
Es 1,24 1,29 1,24 1,29 1,25 1,29 1,26 1,29 1,26 1,29
N1 (mm) 483 521 559 600 635
L N
(mm) (mm)
ORH-053 ORHD-053 ORH-057 ORHD-057 ORH-060 ORHD-060 ORH-064 ORHD-064 ORH-068 ORHD-068

€ 407,93 881,51 417,77 913,37 429,44 940,13 445,84 962,09 453,91 988,52
500 450
Watt 417 617 446 655 475 693 505 731 535 768
€ 435,37 936,10 446,98 970,62 460,72 1.001,31 478,98 1.027,40 489,42 1.057,85
600 550
Watt 500 740 535 786 569 832 605 877 641 922
€ 462,82 990,70 476,18 1.027,86 492,00 1.062,49 512,12 1.092,71 524,94 1.127,19
700 650
Watt 583 863 624 917 664 970 706 1.023 748 1.075
€ 490,27 1.045,30 505,39 1.085,11 523,27 1.123,67 545,26 1.158,02 560,45 1.196,53
800 750
Watt 666 986 713 1.048 759 1.109 807 1.169 855 1.229
€ 517,72 1.099,89 534,59 1.142,35 554,55 1.184,85 578,40 1.223,33 595,97 1.265,86
900 850
Watt 750 1.110 802 1.179 854 1.247 908 1.315 962 1.382
€ 545,17 1.154,49 563,80 1.199,60 585,83 1.246,03 611,54 1.288,64 631,48 1.335,20
1000 950
Watt 833 1.233 891 1.310 949 1.386 1.009 1.461 1.069 1.536
€ 572,62 1.209,09 593,01 1.256,85 617,11 1.307,21 644,68 1.353,95 667,00 1.404,54
1100 1050
Watt 916 1.356 980 1.441 1.044 1.525 1.110 1.607 1.176 1.690
€ 600,07 1.263,68 622,21 1.314,09 648,39 1.368,39 677,82 1.419,26 702,51 1.473,87
1200 1150
Watt 1.000 1.480 1.069 1.572 1.139 1.663 1.211 1.753 1.283 1.843
€ 627,52 1.318,28 651,42 1.371,34 679,66 1.429,57 710,96 1.484,57 738,03 1.543,21
1300 1250
Watt 1.083 1.603 1.158 1.703 1.234 1.802 1.312 1.899 1.390 1.997
€ 654,97 1.372,88 680,62 1.428,58 710,94 1.490,75 744,10 1.549,88 773,54 1.612,55
1400 1350
Watt 1.166 1.726 1.247 1.834 1.329 1.940 1.413 2.045 1.497 2.150
€ 682,42 1.427,48 709,83 1.485,83 742,22 1.551,93 777,25 1.615,20 809,06 1.681,89
1500 1450
Watt 1.250 1.850 1.337 1.965 1.424 2.079 1.514 2.192 1.604 2.304
€ 709,86 1.482,07 739,04 1.543,08 773,50 1.613,11 810,39 1.680,51 844,57 1.751,22
1600 1550
Watt 1.333 1.973 1.426 2.096 1.518 2.218 1.614 2.338 1.710 2.458
€ 737,31 1.536,67 768,24 1.600,32 804,78 1.674,29 843,53 1.745,82 880,09 1.820,56
1700 1650
Watt 1.416 2.096 1.515 2.227 1.613 2.356 1.715 2.484 1.817 2.611
€ 764,76 1.591,27 797,45 1.657,57 836,05 1.735,47 876,67 1.811,13 915,60 1.889,90
1800 1750
Watt 1.499 2.219 1.604 2.358 1.708 2.495 1.816 2.630 1.924 2.765
€ 792,21 1.645,86 826,65 1.714,81 867,33 1.796,65 909,81 1.876,44 951,12 1.959,23
1900 1850
Watt 1.583 2.343 1.693 2.489 1.803 2.633 1.917 2.776 2.031 2.918
€ 819,66 1.700,46 855,86 1.772,06 898,61 1.857,83 942,95 1.941,75 986,63 2.028,57
2000 1950
Watt 1.666 2.466 1.782 2.620 1.898 2.772 2.018 2.922 2.138 3.072
€ 847,11 1.755,06 885,07 1.829,31 929,89 1.919,01 976,09 2.007,06 1.022,15 2.097,91
2100 2050
Watt 1.749 2.589 1.871 2.751 1.993 2.911 2.119 3.068 2.245 3.226
€ 874,56 1.809,65 914,27 1.886,55 961,17 1.980,19 1.009,23 2.072,37 1.057,66 2.167,24
2200 2150
Watt 1.833 2.713 1.960 2.882 2.088 3.049 2.220 3.214 2.352 3.379
€ 929,46 1.918,85 972,68 2.001,04 1.023,72 2.102,55 1.075,51 2.202,99 1.128,69 2.305,92
2400 2350
Watt 1.999 2.959 2.138 3.144 2.278 3.326 2.422 3.506 2.566 3.686

COMPOSIZIONE CODICE PER ORDINAZIONE RADIATORE SU MISURA
Modello ORH(D) 057 1000 1270 9016
Codice modello Altezza Lunghezza
ORH(D)-057-1000-1270-9016 ("D" doppio) cm mm Allacciamenti Finitura

Listino 01/2023 - Prezzi in Euro Iva esclusa 191
