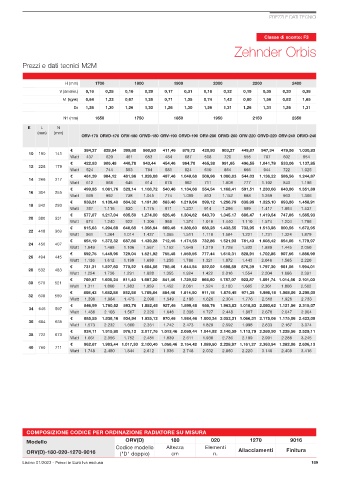

Page 191 - ZEHNDER - LISTINO RADIATORI E SCALDASALVIETTE - FIDRA

PREZZI E DATI TECNICI

Classe di sconto: F3
Zehnder Orbis

Prezzi e dati tecnici M2M

H (mm) 1700 1800 1900 2000 2200 2400
V (dm3/el.) 0,16 0,28 0,16 0,29 0,17 0,31 0,18 0,32 0,19 0,35 0,20 0,38
M (kg/el.) 0,64 1,22 0,67 1,28 0,71 1,35 0,74 1,42 0,80 1,56 0,82 1,65
Es 1,26 1,30 1,26 1,30 1,26 1,30 1,26 1,31 1,26 1,31 1,26 1,31
N1 (mm) 1650 1750 1850 1950 2150 2350
E L N
(mm) (mm)
ORV-170 ORVD-170 ORV-180 ORVD-180 ORV-190 ORVD-190 ORV-200 ORVD-200 ORV-220 ORVD-220 ORV-240 ORVD-240
€ 384,27 828,84 399,60 860,80 411,46 879,72 420,80 903,27 449,07 947,34 479,56 1.030,83
10 190 141
Watt 437 620 461 653 484 687 508 720 555 787 602 854
€ 422,83 906,48 440,78 943,44 454,46 964,70 465,38 991,65 496,55 1.041,78 533,06 1.137,85
12 228 179
Watt 524 744 553 784 581 824 610 864 666 944 722 1.025
€ 461,39 984,12 481,96 1.026,08 497,46 1.049,68 509,96 1.080,03 544,03 1.136,22 586,56 1.244,87
14 266 217
Watt 612 868 645 914 678 962 711 1.008 777 1.102 843 1.196
€ 499,95 1.061,76 523,14 1.108,72 540,46 1.134,66 554,54 1.168,41 591,51 1.230,66 640,06 1.351,89
16 304 255
Watt 699 992 738 1.045 774 1.099 813 1.152 888 1.259 963 1.366
€ 538,51 1.139,40 564,32 1.191,36 583,46 1.219,64 599,12 1.256,79 638,99 1.325,10 693,56 1.458,91
18 342 293
Watt 787 1.116 830 1.175 871 1.237 914 1.296 999 1.417 1.084 1.537
€ 577,07 1.217,04 605,50 1.274,00 626,46 1.304,62 643,70 1.345,17 686,47 1.419,54 747,06 1.565,93
20 380 331
Watt 874 1.240 922 1.306 968 1.374 1.016 1.440 1.110 1.574 1.204 1.708
€ 615,63 1.294,68 646,68 1.356,64 669,46 1.389,60 688,28 1.433,55 733,95 1.513,98 800,56 1.672,95
22 418 369
Watt 961 1.364 1.014 1.437 1.065 1.511 1.118 1.584 1.221 1.731 1.324 1.879
€ 654,19 1.372,32 687,86 1.439,28 712,46 1.474,58 732,86 1.521,93 781,43 1.608,42 854,06 1.779,97
24 456 407
Watt 1.049 1.488 1.106 1.567 1.162 1.649 1.219 1.728 1.332 1.889 1.445 2.050
€ 692,75 1.449,96 729,04 1.521,92 755,46 1.559,56 777,44 1.610,31 828,91 1.702,86 907,56 1.886,99
26 494 445
Watt 1.136 1.612 1.199 1.698 1.258 1.786 1.321 1.872 1.443 2.046 1.565 2.220
€ 731,31 1.527,60 770,22 1.604,56 798,46 1.644,54 822,02 1.698,69 876,39 1.797,30 961,06 1.994,01
28 532 483
Watt 1.224 1.736 1.291 1.828 1.355 1.924 1.422 2.016 1.554 2.204 1.686 2.391
€ 769,87 1.605,24 811,40 1.687,20 841,46 1.729,52 866,60 1.787,07 923,87 1.891,74 1.014,56 2.101,03
30 570 521
Watt 1.311 1.860 1.383 1.959 1.452 2.061 1.524 2.160 1.665 2.361 1.806 2.562
€ 808,43 1.682,88 852,58 1.769,84 884,46 1.814,50 911,18 1.875,45 971,35 1.986,18 1.068,06 2.208,05
32 608 559
Watt 1.398 1.984 1.475 2.090 1.549 2.198 1.626 2.304 1.776 2.518 1.926 2.733
€ 846,99 1.760,52 893,76 1.852,48 927,46 1.899,48 955,76 1.963,83 1.018,83 2.080,62 1.121,56 2.315,07
34 646 597
Watt 1.486 2.108 1.567 2.220 1.646 2.336 1.727 2.448 1.887 2.676 2.047 2.904
€ 885,55 1.838,16 934,94 1.935,12 970,46 1.984,46 1.000,34 2.052,21 1.066,31 2.175,06 1.175,06 2.422,09
36 684 635
Watt 1.573 2.232 1.660 2.351 1.742 2.473 1.829 2.592 1.998 2.833 2.167 3.074
€ 924,11 1.915,80 976,12 2.017,76 1.013,46 2.069,44 1.044,92 2.140,59 1.113,79 2.269,50 1.228,56 2.529,11
38 722 673
Watt 1.661 2.356 1.752 2.481 1.839 2.611 1.930 2.736 2.109 2.991 2.288 3.245
€ 962,67 1.993,44 1.017,30 2.100,40 1.056,46 2.154,42 1.089,50 2.228,97 1.161,27 2.363,94 1.282,06 2.636,13
40 760 711
Watt 1.748 2.480 1.844 2.612 1.936 2.748 2.032 2.880 2.220 3.148 2.408 3.416

COMPOSIZIONE CODICE PER ORDINAZIONE RADIATORE SU MISURA
Modello ORV(D) 180 020 1270 9016
Codice modello Altezza Elementi
ORV(D)-180-020-1270-9016 ("D" doppio) cm n. Allacciamenti Finitura

Listino 01/2023 - Prezzi in Euro Iva esclusa 189
