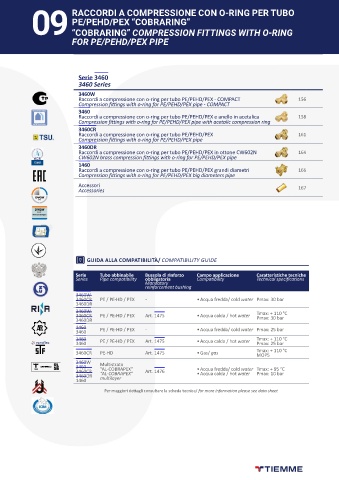

Page 175 - TIEMME - COMPONENTI IDRAULICI - FIDRA

09 RACCORDI A COMPRESSIONE CON O-RING PER TUBO
PE/PEHD/PEX “COBRARING”

“COBRARING” COMPRESSION FITTINGS WITH O-RING
FOR PE/PEHD/PEX PIPE

Serie 3460
3460 Series

3460W
Raccordi a compressione con o-ring per tubo PE/PEHD/PEX - COMPACT 156
Compression fittings with o-ring for PE/PEHD/PEX pipe - COMPACT
3460
Raccordi a compressione con o-ring per tubo PE/PEHD/PEX e anello in acetalica 158
Compression fittings with o-ring for PE/PEHD/PEX pipe with acetalic compression ring
3460CR
Raccordi a compressione con o-ring per tubo PE/PEHD/PEX 161
Compression fittings with o-ring for PE/PEHD/PEX pipe
3460DR
Raccordi a compressione con o-ring per tubo PE/PEHD/PEX in ottone CW602N 164
CW602N brass compression fittings with o-ring for PE/PEHD/PEX pipe
1460
Raccordi a compressione con o-ring per tubo PE/PEHD/PEX grandi diametri 166
Compression fittings with o-ring for PE/PEHD/PEX big diameters pipe
Accessori 167
Accessories

CERT

UBA Konformität Hygiene

GUIDA ALLA COMPATIBILITÀ/ COMPATIBILITY GUIDE

Serie Tubo abbinabile Bussola di rinforzo Campo applicazione Caratteristiche tecniche
Series Pipe compatibility obbligatoria Compatibility Technical specifications
Mandatory
reinforcement bushing
3460W
3460CR PE / PE-HD / PEX - • Acqua fredda/ cold water Pmax: 30 bar
3460DR
3460W Tmax: + 110 °C
3460CR PE / PE-HD / PEX Art. 1475 • Acqua calda / hot water Pmax: 30 bar
3460DR
1460 PE / PE-HD / PEX - • Acqua fredda/ cold water Pmax: 25 bar
3460
1460 PE / PE-HD / PEX Art. 1475 • Acqua calda / hot water Tmax: + 110 °C
3460 Pmax: 25 bar
3460CR PE-HD Art. 1475 • Gas/ gas Tmax: + 110 °C
MOP5
3460W Multistrato
3460 “AL-COBRAPEX” • Acqua fredda/ cold water Tmax: + 95 °C
3460CR “AL-COBRAPEX” Art. 1476 • Acqua calda / hot water Pmax: 10 bar
3460DR multilayer
1460
Per maggiori dettagli consultare la scheda tecnica/ for more information please see data sheet
