RACCORDI GHISA MALLEABILE / MALLEABLE CAST IRON FITTINGS / RACCORDS EN FONTE MALLÉABLE / RACORES DE HIERRO MALEABLE 23
Listino 01/2025 / 01/2025 price list / Tarif 01/2025/ Lista 01/2025

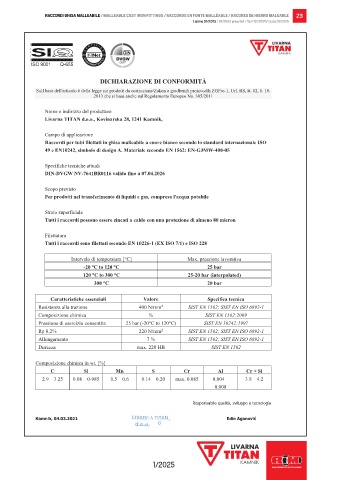

DICHIARAZIONE DI CONFORMITÀ
Sull base dell'articolo 6 della legge sui prodotti da costruzione/Zakon o gradbenih proizvodih ZGPro-1, Url. RS, št. 82, 8. 10.
2013 che si basa anche sul Regolamento Europeo No. 305/2011

Nome e indirizzo del produttore
Livarna TITAN d.o.o., Kovinarska 28, 1241 Kamnik,

Campo di applicazione
Raccordi per tubi filettati in ghisa malleabile a cuore bianco secondo lo standard internazionale ISO
49 e EN10242, simbolo di design A. Materiale secondo EN 1562: EN-GJMW-400-05

Specifiche tecniche attuali
DIN-DVGW NV-7641BR0116 valido fino a 07.04.2026

Scopo previsto
Per prodotti nel transferimento di liquidi e gas, compresa l'acqua potabile

Strato superficiale
Tutti i raccordi possono essere zincati a caldo con una protezione di almeno 80 micron

Filettatura
Tutti i raccordi sono filettati secondo EN 10226-1 (EX ISO 7/1) e ISO 228

Intervalo di temperatura [°C] Max. pressione lavorativa
-20 °C to 120 °C 25 bar
120 °C to 300 °C 25-20 bar (interpolated)
300 °C 20 bar

Caratteristiche essenziali Valore Specifica tecnica
2
Resistenza alla trazione 400 N/mm SIST EN 1562; SIST EN ISO 6892-1
Composizione chimica % SIST EN 1562:2009
Pressione di esercizio consentita 25 bar (-20°C to 120°C) SIST EN 10242:1997
2
Rp 0,2% 220 N/mm SIST EN 1562; SIST EN ISO 6892-1
Allungamento 7 % SIST EN 1562; SIST EN ISO 6892-1
Durezza max. 220 HB SIST EN 1562

Composizione chimica in wt. [%]
C Si Mn S Cr Al Cr + Si
2.9 – 3.25 0.08 – 0-985 0.5 – 0.6 0.14 – 0.20 max. 0.085 0.004 – 3.8 – 4.2
0.008

Responsabile qualità, sviluppo e tecnologia

Kamnik, 04.03.2021 Edin Aganović
