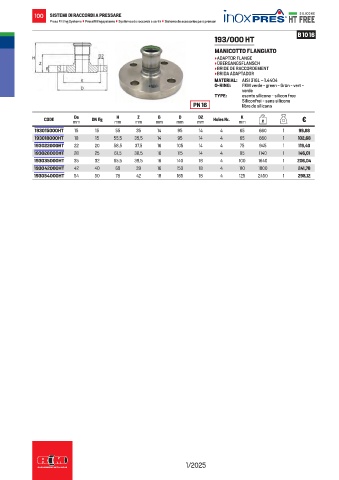

Page 102 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

100 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 10 16
193/000 HT
MANICOTTO FLANGIATO
• ADAPTOR FLANGE
• ÜBERGANGSFLANSCH
• BRIDE DE RACCORDEMENT
• BRIDA ADAPTADOR
MATERIAL: AISI 316L – 1.4404
O-RING: FKM verde - green - Grün - vert -
verde
TYPE: esente silicone - silicon free
Siliconfrei - sans silicone
PN 16 libre de silicona
K
D2
H
De
Z
D
B
CODE mm DN flg mm mm mm mm mm Holes Nr. mm g €
193015000HT 15 15 55 35 14 95 14 4 65 660 1 99,88
193018000HT 18 15 55,5 35,5 14 95 14 4 65 660 1 102,68
193022000HT 22 20 58,5 37,5 16 105 14 4 75 945 1 119,40
193028000HT 28 25 61,5 38,5 16 115 14 4 85 1140 1 146,01
193035000HT 35 32 65,5 39,5 16 140 18 4 100 1640 1 206,04
193042000HT 42 40 69 39 16 150 18 4 110 1800 1 241,78
193054000HT 54 50 78 42 18 165 18 4 125 2450 1 298,12

1/2025
