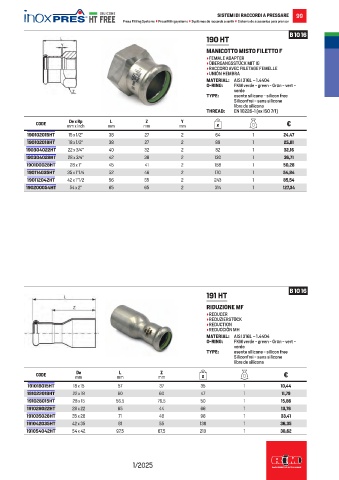

Page 101 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

SISTEMI DI RACCORDI A PRESSARE 99
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 10 16
190 HT
MANICOTTO MISTO FILETTO F
• FEMALE ADAPTER
• ÜBERGANGSSTÜCK MIT IG
• RACCORD AVEC FILETAGE FEMELLE
• UNIÓN HEMBRA
MATERIAL: AISI 316L – 1.4404
O-RING: FKM verde - green - Grün - vert -
verde
TYPE: esente silicone - silicon free
Siliconfrei - sans silicone
libre de silicona
THREAD: EN 10226-1 (ex ISO 7/1)
L
Y
Z
De x Rp
CODE mm x inch mm mm mm g €
190102015HT 15 x 1/2” 38 27 2 64 1 24,47
190102018HT 18 x 1/2” 38 27 2 89 1 25,81
190304022HT 22 x 3/4” 40 32 2 82 1 32,16
190304028HT 28 x 3/4” 42 38 2 130 1 36,71
190100028HT 28 x 1” 45 41 2 158 1 50,28
190114035HT 35 x 1”1/4 52 46 2 170 1 54,84
190112042HT 42 x 1”1/2 56 55 2 243 1 85,54
190200054HT 54 x 2” 65 65 2 314 1 127,34

B 10 16
191 HT
RIDUZIONE MF
• REDUCER
• REDUZIERSTÜCK
• REDUCTION
• REDUCCIÓN MH
MATERIAL: AISI 316L – 1.4404
O-RING: FKM verde - green - Grün - vert -
verde
TYPE: esente silicone - silicon free
Siliconfrei - sans silicone
libre de silicona
L
De
Z
CODE mm mm mm g €
191018015HT 18 x 15 57 37 35 1 10,44
191022018HT 22 x 18 60 60 47 1 11,79
191028015HT 28 x 15 56,5 76,5 50 1 15,86
191028022HT 28 x 22 65 44 66 1 13,76
191035028HT 35 x 28 71 48 98 1 33,41
191042035HT 42 x 35 81 55 138 1 36,35
191054042HT 54 x 42 97,5 67,5 210 1 38,62

1/2025
