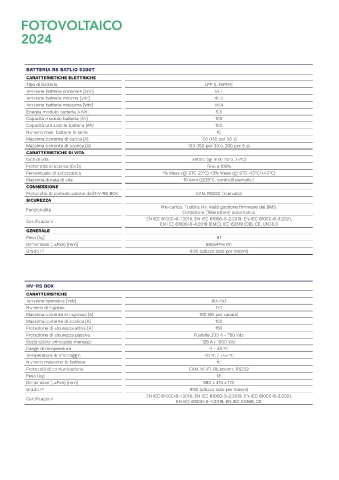

Page 38 - PLEION - LISTINO FOTOVOLTAICO 2024 VER 1_4 - FIDRA
P. 38

FOTOVOLTAICO                                                                                                           Note


        2024





          BATTERIA RS BATLIO 5300T
          CARATTERISTICHE ELETTRICHE
          Tipo di batteria                                               LFP (LiFePO4)
          Tensione batteria nominale [Vdc]                                   51.2
          Tensione batteria minima [Vdc]                                    45.5
          Tensione batteria massima [Vdc]                                   58.4
          Energia modulo batteria [kWh]                                      5.3
          Capacità modulo batteria [Ah]                                      105
          Capacità utilizzabile batteria [Ah]                                100
          Numero max. batterie in serie                                      10
          Massima corrente di carica [A]                                100 (150 per 30 s)
          Massima corrente di scarica [A]                          100 (150 per 30 s, 200 per 5 s)
          CARATTERISTICHE DI VITA
          Cicli di vita                                             >8000 (@ 80% DoD, 25°C)
          Profondità di scarica (DoD)                                     Fino a 100%
          Percentuale di autoscarica                      1% Mese (@ STC 25°C) <3% Mese (@ STC -10°C/+45°C)
          Massima durata di vita                                 10 Anni (@25°C, controlli periodici)
          CONNESSIONE
          Protocollo di comunicazione dell’HV-RS BOX                  CAN, RS232 (riservato)
          SICUREZZA
                                                         Pre-carica, Fusibile HV, Multi gestione firmware del BMS,
          Funzionalità
                                                                 Contattore (Teleruttore) automatico
                                                    EN IEC 61000-6-1:2019, EN IEC 61000-6-2:2019, EN IEC 61000-6-3:2021,
          Certificazioni
                                                         EN IEC 61000-6-4:2019 (EMC), IEC 62619 (CB), CE, UN38.3
          GENERALE
          Peso [kg]                                                          51
          Dimensioni (LxPxA) [mm]                                        580x474x170
          Grado IP                                                 IP20 (utlizzo solo per interni)






          HV-RS BOX
          CARATTERISTICHE
          Tensione operativa [Vdc]                                         80-750
          Numero di ingressi                                                 1+1
          Massima corrente in ingresso [A]                             100 (50 per canale)
          Massima corrente di scarica [A]                                    100
          Protezione di sicurezza attiva [A]                                 150                                 Le foto dei prodotti sono puramente indicative. Per aggiornamenti tecnici e/o normativi, le caratteristiche dei prodotti possono subire variazioni in qualunque momento senza preavviso.
          Protezione di sicurezza passiva                            Fusibile 200 A - 750 Vds
          Sezionatore principale manuale                                125 A / 1000 Vdc
          Range di temperatura                                             0 - 45 °C
          Temperatura di stoccaggio                                     -10 °C / +55 °C
          Numero massimo di batterie                                         10
          Protocolli di comunicazione                              CAN, Wi-Fi, Bluetooth, RS232
          Peso [kg]                                                          18
          Dimensioni (LxPxA) [mm]                                       580 x 474 x 170
          Grado IP                                                  IP20 (utlizzo solo per interni)
                                                    EN IEC 61000-6-1:2019, EN IEC 61000-6-2:2019, EN IEC 61000-6-3:2021,
          Certificazioni
                                                               EN IEC 61000-6-4:2019, EN IEC 62368, CE
