Page 36 - PLEION - LISTINO FOTOVOLTAICO 2024 VER 1_4 - FIDRA

FOTOVOLTAICO MODELLO INVERTER 5 kW 6 kW 8 kW 10 kW

2024 EFFICIENZA 97,1 97.1 97.4 97.4
Efficienza massima [%] (da FV a rete)
Massima efficienza di carica/scarica [%] 96.5 96.6 96.8 96.8
INGRESSO FV
Tensione massima d’ingresso [V] 1000

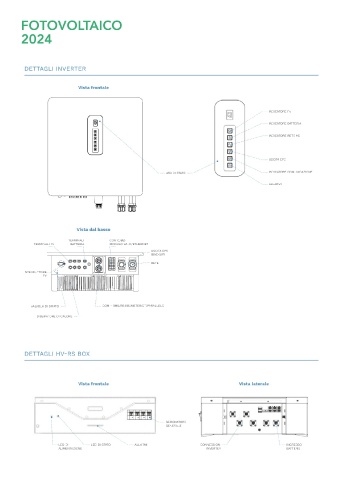

DETTAGLI INVERTER Potenza DC massima [W] 9000 15000
Corrente massima d’ingresso [A] 15 / 15 20 / 30
Corrente massima di cortocircuito [A] 20 / 20 30 / 40
Vista frontale Range di tensione operativa MPPT [V] 160 ÷ 950
Massimo numero di stringhe FV 2 (1/1) 3 (1/2)
Numero di MPPT 2
INGRESSO BATTERIA
INDICATORE FV
Tipo di batteria compatibile Lithium-ion
Tensione di batteria nominale 250V-600V
INDICATORE BATTERIA
Range di tensione di batteria accettato 150V-600V
Corrente massima di carica/scarica 25A/25A 50A/50A
INDICATORE RETE AC
Potenza massima di carica/scarica 9000W/5800W 9000W/7000W 15000W/9300W 15000W/10500W
USCITA LATO RETE (On Grid)
Potenza attiva AC (nominale) [W] 5000 6000 8000 10000
USCITA EPS Massima potenza apparente AC [VA] 5500 6600 8800 11000
Potenza attiva max. AC (PF=1) [W] 5500 6600 8800 11000
LED DI STATO INDICATORE COMUNICAZIONE Corrente max. d’uscita AC [A] 3*8.3A 3*10A 3*13.3A 3*16.7A
Tensione nominale AC [V] 380 / 400 / 415V, 3W+N+PE
ALLARMI
Frequenza di rete nominale [Hz] 50 / 60
Range frequenza di rete [Hz] 45-55 / 55-65
Distorsione armonica (THDi) [%] <5 (potenza nominale)
Fattore di potenza > 0.99 potenza nominale (regolabile 0.8 induttivo – 0.8 capacitivo)
USCITA EPS (Backup)
Potenza attiva AC (nominale) [W] 5000 6000 8000 10000
Potenza massima [VA] 5500 6600 8800 11000
Vista dal basso
Potenza massima [VA] (10 sec.) 7500 9000 12000 15000
TERMINALI COM (DB9) Tempo di intervento [msec.] 10 msec. (tipico), 20 msec. (max)
TERMINALI FV BATTERIA MODULO WI-FI/ETHERNET
Tensione nominale AC [V] 380 / 400, 3W+N+PE
USCITA EPS Distorsione armonica (THDi) [%] < 3 (R Load), 8 (RCD Load)
(BACKUP)
PROTEZIONI
RETE
Sezionatore FV Presente
INTERRUTTORE Protezione anti-isola Presente
FV
Protezione da sovracorrente AC Presente
Protezione da cortocircuito AC Presente
Protezione da sovratensione AC Presente
Tipo protezione sovratensioni (SPD) DC tipo II / AC tipo III
VALVOLA DI SFIATO COM - BMS/RS485/METER/CT/PARALLELO Protezione differenziale (GFCI) Presente
Rilevamento dell’isolamento (R-ISO) Presente
DISSIPATORE DI CALORE
GENERALE
Tipologia Senza trasformatore
Grado di protezione IP65
Raffreddamento Ventilazione naturale
Intervallo temperatura d’esercizio [°C] -25 ÷ 60
DETTAGLI HV-RS BOX Intervallo di umidità relativa [%] 0 ÷ 100
Altitudine massima operativa [m] 4000 (> 2000 declassamento)
Rumorosità [dB] (@ 1 m) < 30
Dimensioni (LxPxA) [mm] 550x212x530
Peso [kg] 30 32
Vista frontale Vista laterale COMUNICAZIONE
Display APP (Bluetooth) + LED
Comunicazione Wi-Fi; BMS (CAN/RS485); sensori CT; RS485; Ethernet (opzionale); METER (opzionale)
Monitoraggio APP, Portale di supervisione
CERTIFICAZIONI
Sicurezza IEC/EN 62109-1: 2010 IEC/EN 62109-2: 2011
SEZIONATORE EMC EN IEC 61000-6-1/2/3/4
GENERALE
CEI 0-21:2022; CEI 0-16:2022; UNE 217002: 2020/RD647:2020/RD244:2019/RD1699: 2011/
Normative allaccio rete
RD661: 2017/RD413: 2014; NTS Version 2.1/UNE 217001: 2020
Garanzia 5 anni / 10 anni (opzionale)
LED DI LED DI STATO ALLARMI CONNESSIONI INGRESSO
ALIMENTAZIONE INVERTER BATTERIE
37
