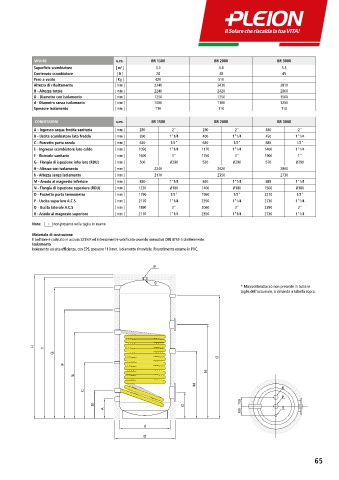

Page 67 - PLEION - BOLLITORI 2024 Ver 01 - FIDRA

MISURE u.m. BR 1500 BR 2000 BR 3000
Superficie scambiatore [ m² ] 3.3 4.4 5.3
Contenuto scambiatore [ lt ] 28 38 45
Peso a vuoto [ Kg ] 420 510 -
Altezza di ribaltamento [ mm ] 2240 2430 2810
H - Altezza totale [ mm ] 2240 2420 2800
D - Diametro con isolamento [ mm ] 1250 1350 1500
d - Diametro senza isolamento [ mm ] 1000 1100 1250
Spessore isolamento [ mm ] 110 110 110

CONNESSIONI u.m. BR 1500 BR 2000 BR 3000
A - Ingresso acqua fredda sanitaria [ mm ] 280 2" 290 2" 340 2"
B - Uscita scambiatore lato freddo [ mm ] 390 1"1/4 400 1"1/4 450 1"1/4
C - Pozzetto porta sonda [ mm ] 620 1/2" 640 1/2" 885 1/2"
E - Ingresso scambiatore lato caldo [ mm ] 1050 1"1/4 1170 1"1/4 1400 1"1/4
F - Ricircolo sanitario [ mm ] 1600 1" 1750 1" 1900 1"
G - Flangia di ispezione inferiore (RDU) [ mm ] 500 Ø290 520 Ø290 570 Ø290
H - Altezza con isolamento [ mm ] 2240 2420 2800
h - Altezza senza isolamento [ mm ] 2170 2350 2730
M - Anodo al magnesio inferiore [ mm ] 830 1"1/4 840 1"1/4 885 1"1/4
N - Flangia di ispezione superiore (RDU) [ mm ] 1230 Ø180 1400 Ø180 1500 Ø180
O - Pozzetto porta termometro [ mm ] 1790 1/2" 1960 1/2" 2270 1/2"
P - Uscita superiore A.C.S [ mm ] 2170 1"1/4 2350 1"1/4 2730 1"1/4
Q - Uscita laterale A.C.S [ mm ] 1890 2" 2060 2" 2390 2"
P
R - Anodo al magnesio superiore [ mm ] 2170 1"1/4 2350 1"1/4 2730 1"1/4
-
Note: non presente nella taglia in esame S
Materiale di costruzione
Il bollitore è costruito in acciaio S235JR ed internamentre vetrificato secondo normativa DIN 4753-3 di riferimento.
Isolamento
Isolamento ad alta efficienza, con EPS, spessore 110 mm. Isolamento rimovibile. Riverstimento esterno in PVC.

P

S H h
Q * Manicotto/attacco non presente in tutte le
taglie dell‘accumulo, si rimanda a tabella sopra. O
F
N
E
M
C

B G
A
H h
Q d
O
D
F
N
E
M
R
C
P
100
B G
A S
100
d
D

65
R

P
100
S
100
