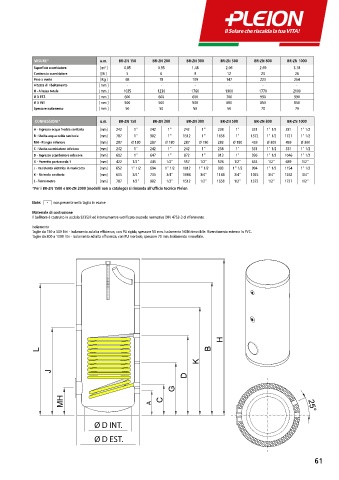

ERP* u.m. BR-ZN 150 BR-ZN 200 BR-ZN 300 BR-ZN 500 BR-ZN 800 BR-ZN 1000
Volume Utile [l] 155 191 289 452 776 968
Dispersioni [W] 73 81 90 99 101 117 MISURE* u.m. BR-ZN 150 BR-ZN 200 BR-ZN 300 BR-ZN 500 BR-ZN 800 BR-ZN 1000
Perdita di calore [kWh/24h] 1.4 1.5 1.7 2.5 3.2 3.5 Superficie scambiatore [ m² ] 0.85 0.95 1.48 2.06 2.69 3.18
Classe efficienza energetica [-] B B B C C C
Contenuto scambiatore [ lt ] 5 6 9 12 23 26
Peso a vuoto [ Kg ] 68 78 109 147 223 264
Altezza di ribaltamento [ mm ] - - - - - -
H - Altezza totale [ mm ] 1035 1230 1760 1900 1770 2100
Ø D EST. [ mm ] 600 600 600 700 990 990
Ø D INT. [ mm ] 500 500 500 600 850 850
Spessore isolamento [ mm ] 50 50 50 50 70 70

CONNESSIONI* u.m. BR-ZN 150 BR-ZN 200 BR-ZN 300 BR-ZN 500 BR-ZN 800 BR-ZN 1000
A - Ingresso acqua fredda sanitaria [mm] 242 1" 242 1" 242 1" 238 1" 331 1" 1/2 331 1" 1/2
B - Uscita acqua calda sanitaria [mm] 787 1" 982 1" 1512 1" 1658 1" 1372 1" 1/2 1727 1" 1/2
MH - Flangia inferiore [mm] 287 Ø 180 287 Ø 180 287 Ø 180 283 Ø 180 459 Ø 300 459 Ø 300
C - Uscita scambiatore inferiore [mm] 242 1" 242 1" 242 1" 238 1" 331 1" 1/2 331 1" 1/2
D - Ingresso scambiatore inferiore [mm] 602 1" 647 1" 872 1" 913 1" 936 1" 1/2 1046 1" 1/2
G - Pozzetto portasonda 1 [mm] 422 1/2" 445 1/2" 557 1/2" 576 1/2" 634 1/2" 689 1/2"
J - Resistenza elettrica in manicotto [mm] 652 1" 1/2 694 1" 1/2 1012 1" 1/2 993 1" 1/2 994 1" 1/2 1154 1" 1/2
K - Ricircolo sanitario [mm] 605 3/4" 735 3/4" 1088 3/4" 1184 3/4" 1025 3/4" 1262 3/4"
L - Termometro [mm] 787 1/2" 982 1/2" 1512 1/2" 1658 1/2" 1372 1/2" 1727 1/2"
*Per i BR-ZN 1500 e BR-ZN 2000 (modelli non a catalogo) si rimanda all‘ufficio tecnico Pleion

-
Note: non presente nella taglia in esame
Materiale di costruzione
Il bollitore è costruito in acciaio S235JR ed internamentre vetrificato secondo normativa DIN 4753-3 di riferimento.
Isolamento
Taglie da 150 a 500 litri - Isolamento ad alta efficienza, con PU rigido, spessore 50 mm. Isolamento NON rimovibile. Riverstimento esterno in PVC.
Taglie da 800 a 1000 litri - Isolamento ad alta efficienza, con PU morbido, spessore 70 mm. Isolamento rimovibile.

Ø D INT.

Ø D EST.
