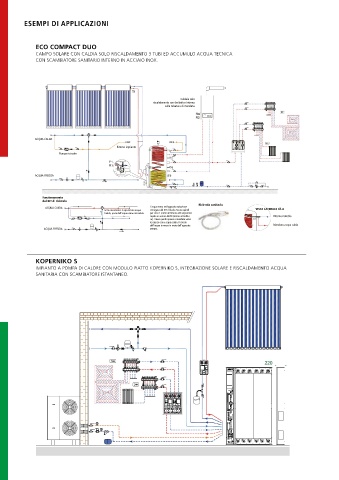

ESEMPI DI APPLICAZIONI

2.0.0
ECO COMPACT DUO
CAMPO SOLARE CON CALDIA SOLO RISCALDAMENTO 3
TUBI ED ACCUMULO ACQUA TECNICA ECO COMPACT
CAMPO SOLARE CON CALDIA SOLO RISCALDAMENTO 3 TUBI ED ACCUMULO ACQUA TECNICA
CON SCAMBIATORE SANITARIO INTERNO IN ACCIAIO INOX
CON SCAMBIATORE SANITARIO INTERNO IN ACCIAIO INOX.

Caldaia solo
riscaldamento con deviatrice interna
sulla tubatura di mandata

ACQUA CALDA
Ritorno impianto
Pompa ricircolo

ACQUA FREDDA

Funzionamento
del KIT di ricircolo
Ricircolo sanitario
ACQUA CALDA L’acqua entra nell’apposita tubazione VISTA LATERALE rif. A
Se la miscelatrice è aperta lato acqua corrugata del KIT ricircolo. Scorre quindi
fredda, parte dell’acqua viene ricircolata per circa 1 metro all’interno del serpentino
rapido in acciaio INOX (interno al bollito- Ritorno ricircolo
re). Viene quindi ripresa e mandata verso
le utenze come acqua calda. Il circolo
dell’acqua è messo in moto dall’apposita Mandata acqua calda
ACQUA FREDDA pompa.

KOPERNIKO S
IMPIANTO A POMPA DI CALORE CON MODULO PIATTO KOPERNIKO S, INTEGRAZIONE SOLARE E RISCALDAMENTO ACQUA
SANITARIA CON SCAMBIATORE ISTANTANEO.
