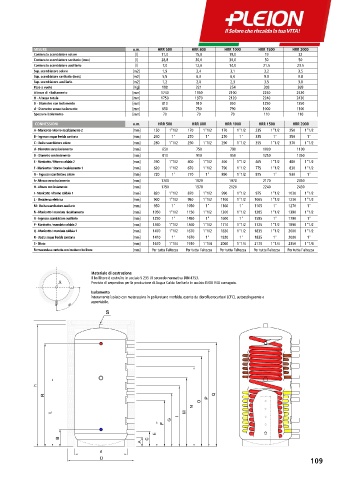

Page 111 - PLEION - BOLLITORI 2024 Ver 01 - FIDRA

MISURE u.m. HRR 500 HRR 800 HRR 1000 HRR 1500 HRR 2000
Contenuto scambiatore solare [l] 11,0 15,0 19,0 19 22
Contenuto scambiatore sanitario (inox) [l] 28,8 30,0 30,0 50 50
Contenuto scambiatore ausiliario [l] 7,0 12,0 14,0 21.5 23.5
Sup. scambiatore solare [m2] 1,9 2,4 3,1 3.2 3.5
Sup. scambiatore sanitario (inox) [m2] 5,5 6,0 6,0 9.8 9.8
Sup. scambiatore ausiliario [m2] 1,2 2,0 2,3 3.5 3.8
Peso a vuoto [Kg] 198 221 254 308 369
Altezza di ribaltamento [mm] 1740 1950 2100 2240 2430
H - Altezza totale [mm] 1750 1970 2120 2240 2430
D - Diametro con isolamento [mm] 810 910 950 1250 1350
d - Diametro senza isolamento [mm] 650 750 790 1000 1100
Spessore isolamento [mm] 70 70 70 110 110
CONNESSIONI u.m. HRR 500 HRR 800 HRR 1000 HRR 1500 HRR 2000
A - Manicotto /ritorno riscaldamento 2 [mm] 150 1"1/2 170 1"1/2 170 1"1/2 235 1"1/2 250 1"1/2
B - Ingresso acqua fredda sanitaria [mm] 260 1" 270 1" 270 1" 335 1" 350 1"
C - Uscita scambiatore solare [mm] 280 1"1/2 290 1"1/2 290 1"1/2 355 1"1/2 370 1"1/2
d - Diametro senza isolamento [mm] 650 750 790 1000 1100
D - Diametro con isolamento [mm] 810 910 950 1250 1350
E - Manicotto / Ritorno caldaia 2 [mm] 390 1”1/2 400 1”1/2 400 1”1/2 465 1"1/2 480 1"1/2
F - Manicotto / ritorno riscaldamento 1 [mm] 620 1"1/2 670 1"1/2 790 1"1/2 775 1"1/2 830 1"1/2
G - Ingresso scambiatore solare [mm] 720 1" 770 1" 890 1"1/2 875 1" 930 1"
h - Altezza senza isolamento [mm] 1700 1920 1970 2170 2350
H - Altezza con isolamento [mm] 1750 1970 2120 2240 2430
I - Manicotto / ritorno caldaia 1 [mm] 820 1”1/2 870 1”1/2 990 1”1/2 975 1"1/2 1030 1"1/2
L - Resistenza elettrica [mm] 900 1"1/2 950 1"1/2 1100 1"1/2 1065 1"1/2 1230 1"1/2
M - Uscita scambiatore ausiliario [mm] 950 1" 1050 1" 1160 1" 1105 1" 1270 1"
N - Manicotto / mandata riscaldamento [mm] 1050 1"1/2 1150 1"1/2 1300 1"1/2 1285 1"1/2 1380 1"1/2
O - Ingresso scambiatore ausiliario [mm] 1250 1" 1450 1" 1600 1" 1585 1" 1790 1"
P - Manicotto / mandata caldaia 2 [mm] 1360 1"1/2 1560 1"1/2 1710 1"1/2 1725 1"1/2 1890 1"1/2
Q - Manicotto / mandata caldaia 1 [mm] 1470 1"1/2 1670 1"1/2 1820 1"1/2 1835 1"1/2 2000 1"1/2
R - Uscita acqua fredda sanitaria [mm] 1410 1" 1670 1" 1820 1" 1835 1" 2000 1"
S - Sfiato [mm] 1670 1"1/4 1910 1"1/4 2060 1"1/4 2170 1"1/4 2350 1"1/4
Fermasonda a contatta con involucro bollitore [mm] Per tutta l'altezza Per tutta l‘altezza Per tutta l'altezza Per tutta l'altezza Per tutta l'altezza

Materiale di costruzione
Il bolllitore è costruito in acciaio S 235 JR secondo normativa DIN 4753.
Previsto di serpentino per la produzione di Acqua Calda Sanitaria in acciaio INOX V4A corrugato.

Isolamento
interamente isolato con materassino in poliuretano morbido, esente da clorofluorocarburi (CFC), autoestinguente e
asportabile.

0,0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0
