P. 212

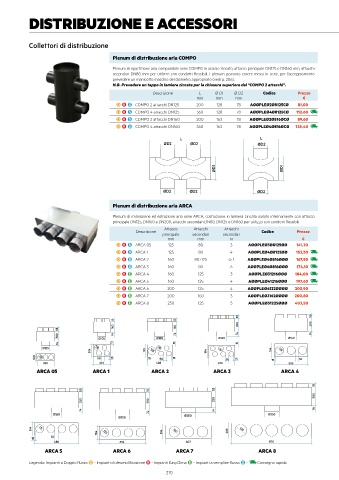

DISTRIBUZIONE E ACCESSORI
Collettori di distribuzione
Plenum di distribuzione aria COMPO
Plenum di ripartizione aria componibile serie COMPO in acciaio zincato, attacco principale DN125 e DN160 mm, attacchi
secondari DN80 mm per utilizzo con condotti flessibili. I plenum possono essere messi in serie, per l'accoppiamento
prevedere un manicotto maschio del diametro appropriato (vedi p. 206).
N.B. Prevedere un tappo in lamiera zincata per la chiusura superiore del "COMPO 2 attacchi".
Descrizione L Ø D1 Ø D2 Codice Prezzo
mm mm mm €
D H S COMPO 2 attacchi DN125 200 128 78 AØØPLEØ2Ø8125CØ 81,00
D H S COMPO 4 attacchi DN125 360 128 78 AØØPLEØ4Ø8125CØ 112,60
D H S COMPO 2 attacchi DN160 200 163 78 AØØPLEØ2Ø816ØCØ 89,60
D H S COMPO 4 attacchi DN160 360 163 78 AØØPLEØ4Ø816ØCØ 138,40
L L
ØD2 ØD2 ØD2
ØD1 ØD1
ØD2 ØD2 ØD2
Plenum di distribuzione aria ARCA
Plenum di immissione ed estrazione aria serie ARCA, costruzione in lamiera zincata isolato internamente con attacco
principale DN125, DN160 e DN200, attacchi secondari DN80, DN125 e DN160 per utilizzo con condotti flessibili.
Attacco Attacchi Attacchi
Descrizione Codice Prezzo
principale secondari secondari
mm mm nr €
D H S ARCA 05 125 80 3 AØØPLEØ3Ø8125ØØ 141,20
D H S ARCA 1 125 80 4 AØØPLEØ4Ø8125ØØ 153,50
D H S ARCA 2 160 80+125 4+1 AØØPLEØ4Ø816ØØØ 167,50
D H S ARCA 3 160 80 6 AØØPLEØ6Ø816ØØØ 174,10
D H E ARCA 4 160 125 3 AØØPLEØ31216ØØØ 184,00
D H E ARCA 5 160 125 4 AØØPLEØ41216ØØØ 197,60
D H E ARCA 6 200 125 4 AØØPLEØ4122ØØØØ 200,90
D H E ARCA 7 200 160 3 AØØPLEØ3162ØØØØ 200,80
D H E ARCA 8 250 125 5 AØØPLEØ51225ØØØ 403,50
55 55
55 55
160 160 200 200
55
300 Ø125 74 Ø160 74 Ø160 74 Ø160 74
74 15 15 15
Ø125 78 78 78 125
194 194 125 194 194
140 78 50 15 15 50 15 50 15 15 50
350 272 408 408 505
ARCA 05 ARCA 1 ARCA 2 ARCA 3 ARCA 4
55
55 55 55
500
250 250 250
74 74 74
Ø160 74 Ø200 Ø250
Ø200
194 125 160 285 125
194 125 194
15 50
680 652 607 870
ARCA 5 ARCA 6 ARCA 7 ARCA 8
Legenda: Impianti a Doppio flusso D - Impianti di deumidificazione H - Impianti EasyClima E - Impianti a semplice flusso S - Consegna rapida
