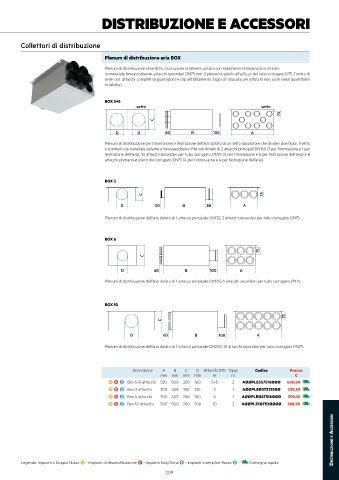

Page 211 - IRSAP - LISTINO VMC 2024 - FIDRA

DISTRIBUZIONE E ACCESSORI

Collettori di distribuzione

Plenum di distribuzione aria BOX
Plenum di distribuzione serie BOX, costruzione in lamiera zincata con isolamento termoacustico interno
in materiale fonoassorbente, attacchi secondari DN75 mm. Il plenum è adatto all'utilizzo del tubo corrugato D75. Fornito di
serie con: attacchi completi di guarnizioni e clip antisfilamento, tappi di chiusura per attacchi non usati (vedi quantitativi
in tabella).

BOX 5+5
setto setto
75
C
D D 60 B 100 A

Plenum di distribuzione per l’immissione e l’estrazione dell’aria dotato di un setto separatore che divide i due flussi. Il setto
è costituito da materiale isolante e fonoassorbente. Plenum dotato di 2 attacchi principali DN160 (1 per l’immissione e 1 per
l’estrazione dell’aria), 10 attacchi secondari per tubo corrugato DN75 (5 per l’immissione e 5 per l’estrazione dell’aria) e 8
attacchi pretranciati per tubo corrugato DN75 (4 per l’immissione e 4 per l’estrazione dell’aria).

BOX 3

C 75
D 50 B 80 A

Plenum di distribuzione dell’aria dotato di 1 attacco principale DN125, 3 attacchi secondari per tubo corrugato DN75.

BOX 6
75
C

D 60 B 100 A
Plenum di distribuzione dell’aria dotato di 1 attacco principale DN160, 6 attacchi secondari per tubo corrugato DN75.

BOX 10

75
C

D 60 B 100 A
Plenum di distribuzione dell’aria dotato di 1 attacco principale DN200, 10 attacchi secondari per tubo corrugato DN75.

Descrizione A B C D Attacchi D75 Tappi Codice Prezzo
mm mm mm mm nr nr €
D H S Box 5+5 attacchi 520 500 250 160 5+5 2 AØØPLE557516ØØØ 668,60
D H S Box 3 attacchi 300 450 150 125 3 1 AØØPLEØ375125ØØ 239,50
D H S Box 6 attacchi 300 450 200 160 6 2 AØØPLEØ67516ØØØ 290,10
D H S Box 10 attacchi 500 500 200 200 10 3 AØØPLE1Ø752ØØØØ 388,90

Distribuzione e Accessori

Legenda: Impianti a Doppio flusso D - Impianti di deumidificazione H - Impianti EasyClima E - Impianti a semplice flusso S - Consegna rapida
209
