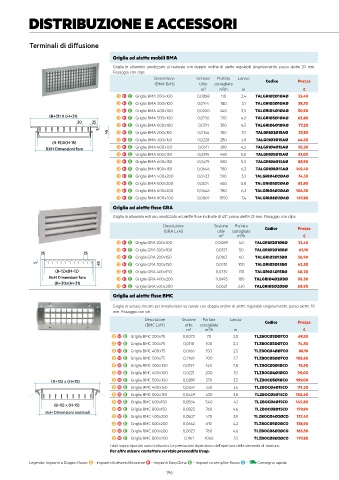

Page 198 - IRSAP - LISTINO VMC 2024 - FIDRA
P. 198
DISTRIBUZIONE E ACCESSORI
Terminali di diffusione
Griglia ad alette mobili BMA
Griglia in alluminio anodizzato al naturale con doppio ordine di alette regolabili singolarmente, passo alette 20 mm.
Fissaggio con clips.
Descrizione Sezione Portata Lancio Codice Prezzo
(BMA BxH) Utile consigliata
3
m 2 m /h m €
D H E Griglia BMA 200x100 0,0088 110 2,4 TALGRIØ2Ø1ØAØ 33,40
D H E Griglia BMA 300x100 0,0144 180 3,1 TALGRIØ3Ø1ØAØ 38,70
D H E Griglia BMA 400x100 0,0200 240 3,5 TALGRIØ4Ø1ØAØ 50,90
(B+31) X (H+31) D H E Griglia BMA 500x100 0,0256 310 4,0 TALGRIØ5Ø1ØAØ 62,80
20 25
D H E Griglia BMA 600x100 0,0311 380 4,5 TALGRIØ6Ø1ØAØ 77,20
5
45 D H E Griglia BMA 200x150 0,0144 180 3,1 TALGRIØ2Ø15AØ 37,80
D H E Griglia BMA 300x150 0,0228 280 3,8 TALGRIØ3Ø15AØ 46,30
(B-15)X(H-15)
BXH Dimensioni foro D H E Griglia BMA 400x150 0,0311 380 4,5 TALGRIØ4Ø15AØ 55,20
D H E Griglia BMA 500x150 0,0395 480 5,0 TALGRIØ5Ø15AØ 81,00
D H E Griglia BMA 600x150 0,0479 580 5,5 TALGRIØ6Ø15AØ 88,90
D H E Griglia BMA 800x150 0,0646 780 6,3 TALGRIØ8Ø15AØ 149,40
D H E Griglia BMA 400x200 0,0423 510 5,1 TALGRIØ4Ø2ØAØ 74,30
D H E Griglia BMA 500x200 0,0534 650 5,8 TALGRIØ5Ø2ØAØ 82,90
D H E Griglia BMA 600x200 0,0646 780 6,3 TALGRIØ6Ø2ØAØ 106,30
D H E Griglia BMA 800x200 0,0869 1050 7,4 TALGRIØ8Ø2ØAØ 167,80
Griglia ad alette fisse GRA
Griglia in alluminio estruso anodizzato ad alette fisse inclinate di 45°, passo alette 25 mm. Fissaggio con clips.
Descrizione Sezione Portata Codice Prezzo
(GRA LxH) utile consigliata
3
m 2 m /h €
D H E Griglia GRA 200x100 0,0089 40 TALGRIØ2Ø1ØBØ 31,40
D H E Griglia GRA 300x100 0,0137 50 TALGRIØ3Ø1ØBØ 61,10
25 25
D H E Griglia GRA 200x150 0,0163 60 TALGRIØ2Ø15BØ 36,90
5 45 D H E Griglia GRA 300x150 0,0251 100 TALGRIØ3Ø15BØ 42,50
(B-15)x(H-15) D H E Griglia GRA 400x150 0,0339 130 TALGRIØ4Ø15BØ 48,20
BxH Dimensioni foro D H E Griglia GRA 400x200 0,0493 180 TALGRIØ4Ø2ØBØ 55,30
(B+31)x(H+31)
D H E Griglia GRA 500x200 0,0621 230 TALGRIØ5Ø2ØBØ 68,90
Griglia ad alette fisse BMC
Griglia in acciaio zincato per installazione su canale con doppio ordine di alette regolabili singolarmente, passo alette 20
mm. Fissaggio con viti.
Descrizione Sezione Portata Lancio Codice Prezzo
(BMC LxH) utile consigliata
m 2 m /h m €
3
D H E Griglia BMC 200x75 0,0073 70 2,0 TLZBOCØ2ØØ7CO 69,50
D H E Griglia BMC 300x75 0,0118 100 2,3 TLZBOCØ3ØØ7CO 74,50
D H E Griglia BMC 400x75 0,0166 150 2,5 TLZBOCØ4ØØ7CO 88,10
D H E Griglia BMC 500x75 0,2168 200 2,7 TLZBOCØ5ØØ7CO 105,60
D H E Griglia BMC 300x100 0,0157 140 2,8 TLZBOCØ3Ø1ØCO 76,90
D H E Griglia BMC 400x100 0,0221 200 3,1 TLZBOCØ4Ø1ØCO 90,00
(B+35) x (H+35) D H E Griglia BMC 500x100 0,0289 270 3,3 TLZBOCØ5Ø1ØCO 109,00
D H E Griglia BMC 400x150 0,0359 330 3,5 TLZBOCØ4Ø15CO 111,50
D H E Griglia BMC 500x150 0,0469 430 3,8 TLZBOCØ5Ø15CO 120,60
D H E Griglia BMC 600x150 0,0584 540 4,1 TLZBOCØ6Ø15CO 145,80
(B-15) x (H-15)
D H E Griglia BMC 800x150 0,0823 760 4,6 TLZBOCØ8Ø15CO 179,90
BxH Dimensioni nominali
D H E Griglia BMC 400x200 0,0507 470 3,9 TLZBOCØ4Ø2ØCO 127,40
D H E Griglia BMC 500x200 0,0662 610 4,2 TLZBOCØ5Ø2ØCO 138,90
D H E Griglia BMC 600x200 0,0823 760 4,6 TLZBOCØ6Ø2ØCO 165,50
D H E Griglia BMC 800x200 0,1161 1060 5,1 TLZBOCØ8Ø2ØCO 197,80
I dati sopra riportati sono indicativi. Le prestazioni dipendono dall'apertura della serranda di taratura.
Per altre misure contattare servizio prevendita Irsap.
Legenda: Impianti a Doppio flusso D - Impianti di deumidificazione H - Impianti EasyClima E - Impianti a semplice flusso S - Consegna rapida
196
