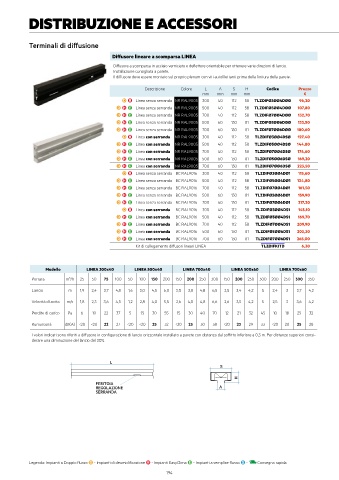

DISTRIBUZIONE E ACCESSORI

Terminali di diffusione

Diffusore lineare a scomparsa LINEA
Diffusore a scomparsa in acciaio verniciato e deflettore orientabile per ottenere varie direzioni di lancio.
Installazione consigliata a parete.
Il diffusore deve essere montato sul proprio plenum con viti autofilettanti prima della finitura della parete.

Descrizione Colore L A S H Codice Prezzo
mm mm mm mm €
D H Linea senza serranda NR RAL9005 300 40 112 58 TLZDIFØ3ØØ4DØØ 96,20
D H E Linea senza serranda NR RAL9005 500 40 112 58 TLZDIFØ5ØØ4DØØ 107,80
D H E Linea senza serranda NR RAL9005 700 40 112 58 TLZDIFØ7ØØ4DØØ 132,70
D H E Linea senza serranda NR RAL9005 500 60 130 81 TLZDIFØ5ØØ6DØØ 133,50
D H E Linea senza serranda NR RAL9005 700 60 130 81 TLZDIFØ7ØØ6DØØ 180,60
D H Linea con serranda NR RAL9005 300 40 112 58 TLZDIFØ3ØØ4DSØ 127,40
D H E Linea con serranda NR RAL9005 500 40 112 58 TLZDIFØ5ØØ4DSØ 144,80
D H E Linea con serranda NR RAL9005 700 40 112 58 TLZDIFØ7ØØ4DSØ 174,60
D H E Linea con serranda NR RAL9005 500 60 130 81 TLZDIFØ5ØØ6DSØ 169,20
D H E Linea con serranda NR RAL9005 700 60 130 81 TLZDIFØ7ØØ6DSØ 223,50
D H Linea senza serranda BC RAL9016 300 40 112 58 TLZDIFØ3ØØ4DØ1 115,60
D H E Linea senza serranda BC RAL9016 500 40 112 58 TLZDIFØ5ØØ4DØ1 124,80
D H E Linea senza serranda BC RAL9016 700 40 112 58 TLZDIFØ7ØØ4DØ1 161,50
D H E Linea senza serranda BC RAL9016 500 60 130 81 TLZDIFØ5ØØ6DØ1 159,90
D H E Linea senza serranda BC RAL9016 700 60 130 81 TLZDIFØ7ØØ6DØ1 217,20
D H Linea con serranda BC RAL9016 300 40 112 58 TLZDIFØ3ØØ4DS1 145,10
D H E Linea con serranda BC RAL9016 500 40 112 58 TLZDIFØ5ØØ4DS1 169,70
D H E Linea con serranda BC RAL9016 700 40 112 58 TLZDIFØ7ØØ4DS1 209,90
D H E Linea con serranda BC RAL9016 500 60 130 81 TLZDIFØ5ØØ6DS1 203,30
D H E Linea con serranda BC RAL9016 700 60 130 81 TLZDIFØ7ØØ6DS1 265,00
Kit di collegamento diffusori lineari LINEA TLZDIFKITD 6,30

Modello LINEA 300x40 LINEA 500x40 LINEA 700x40 LINEA 500x60 LINEA 700x60

Portata m /h 25 50 75 100 50 100 150 200 150 200 250 300 150 200 250 300 200 250 300 350
3
Lancio m 1,9 2,4 3,7 4,8 1,6 3,0 4,5 6,0 3,0 3,8 4,8 6,5 2,5 3,4 4,2 5 2,4 3 3,7 4,2

Velocità d'uscita m/s 1,8 2,3 3,6 4,5 1,2 2,8 4,0 5,5 2,6 4,0 4,8 6,6 2,6 3,5 4,2 5 2,5 3 3,6 4,2
Perdite di carico Pa 6 10 22 37 5 15 30 55 15 30 40 70 12 21 32 45 10 18 25 32
Rumorosità dB(A) <20 <20 22 27 <20 <20 25 32 <20 25 30 38 <20 23 29 33 <20 20 25 28
L
I valori indicati sono riferiti a diffusore in configurazione di lancio orizzontale installato a parete con distanza dal soffitto inferiore a 0,3 m. Per distanze superiori consi-
derare una diminuzione del lancio del 30%.
FERITOIA
REGOLAZIONE
SERRANDA
L
S
H
FERITOIA
REGOLAZIONE A
SERRANDA
S
H
A

Legenda: Impianti a Doppio flusso D - Impianti di deumidificazione H - Impianti EasyClima E - Impianti a semplice flusso S - Consegna rapida
