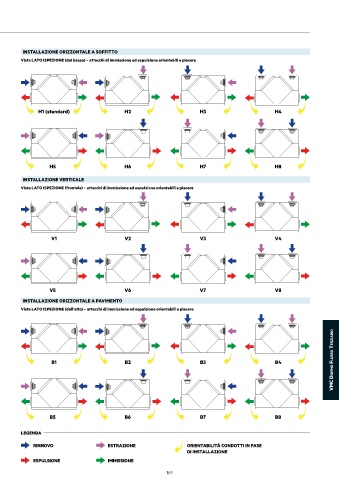

INSTALLAZIONE ORIZZONTALE A SOFFITTO
Vista LATO ISPEZIONE (dal basso) – attacchi di immissione ed espulsione orientabili a piacere
H1 (standard) H2 H3 H4
H5 H6 H7 H8
INSTALLAZIONE VERTICALE
Vista LATO ISPEZIONE (frontale) – attacchi di immissione ed espulsione orientabili a piacere
V1 V2 V3 V4
V5 V6 V7 V8
INSTALLAZIONE ORIZZONTALE A PAVIMENTO
Vista LATO ISPEZIONE (dall'alto) – attacchi di immissione ed espulsione orientabili a piacere
VMC Doppio Flusso Terziario
B1 B2 B3 B4
B5 B6 B7 B8
LEGENDA
RINNOVO ESTRAZIONE ORIENTABILITÀ CONDOTTI IN FASE
DI INSTALLAZIONE
ESPULSIONE IMMISSIONE
