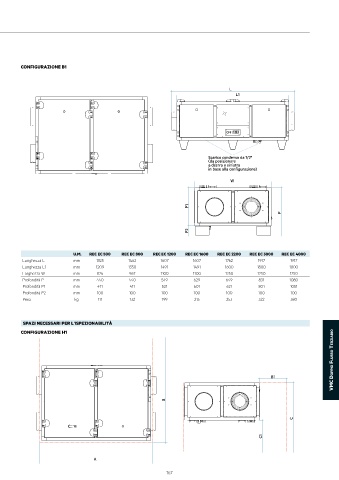

Page 169 - IRSAP - LISTINO VMC 2024 - FIDRA

CONFIGURAZIONE B1

L
L1

Scarico condensa da 1/2"
(da posizionare
a destra o sinistra
in base alla configurazione)
W

P1
P

P2

U.M. REC EC 500 REC EC 800 REC EC 1200 REC EC 1600 REC EC 2200 REC EC 3000 REC EC 4000
Lunghezza L mm 1325 1462 1607 1607 1762 1917 1917
Lunghezza L1 mm 1209 1350 1491 1491 1600 1800 1800
Larghezza W mm 826 967 1100 1100 1250 1250 1250
Profondità P mm 440 440 549 629 649 831 1080
Profondità P1 mm 411 411 521 601 621 801 1051
Profondità P2 mm 100 100 100 100 100 100 100
Peso kg 111 132 199 215 253 322 380

SPAZI NECESSARI PER L'ISPEZIONABILITÀ
CONFIGURAZIONE H1
VMC Doppio Flusso Terziario

B1

B

C

C1

A

167
