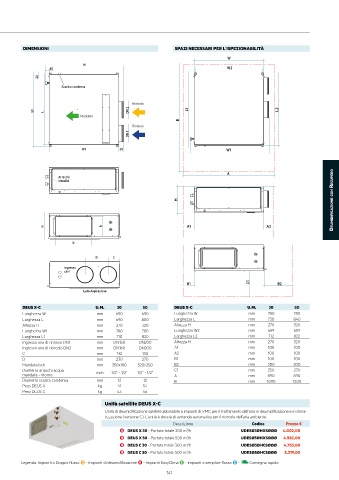

Page 143 - IRSAP - LISTINO VMC 2024 - FIDRA

DIMENSIONI SPAZI NECESSARI PER L'ISPEZIONABILITÀ
W
W
40 W2
20
Scarico condensa

Ricircolo
L1 L DN 2 L1 L2
Mandata
B
Rinnovo
DN 1

W1 50 W1

A
Attacchi
idraulici

H DeumiDificazione con RecupeRo

H h A1 A2

b

D C
Ingresso
cavi

B1 C1 B2
Lato Aspirazione

DEUS X-C U.M. 30 50 DEUS X-C U.M. 30 50
Lunghezza W mm 690 690 Lunghezza W mm 780 780
Larghezza L mm 690 800 Larghezza L mm 730 840
Altezza H mm 270 320 Altezza H mm 270 320
Lunghezza W1 mm 780 780 Lunghezza W2 mm 659 659
Larghezza L1 mm 710 820 Larghezza L2 mm 712 822
Ingresso aria di rinnovo DN1 mm DN160 DN200 Altezza H mm 270 320
Ingresso aria di ricircolo DN2 mm DN160 DN200 A1 mm 100 100
C mm 110 130 A2 mm 100 100
D mm 230 270 B1 mm 100 100
Mandata bxh mm 350x180 520x250 B2 mm 300 300
Diametro attacchi acqua inch 1/2” - 1/2” 1/2” - 1/2” C1 mm 250 270
mandata - ritorno A mm 890 890
Diametro scarico condensa mm 12 12 B mm 1090 1200
Peso DEUS X kg 41 54
Peso DEUS C kg 43 56

Unità satellite DEUS X-C
Unità di deumidificazione satellite abbinabile a impianti di VMC, per il trattamento dell'aria in deumidificazione e in clima-
tizzazione (versione C). L'unità è dotata di serranda automatica per il ricircolo dell'aria ambiente.
Descrizione Codice Prezzo €
3
H DEUS X 30 - Portata totale 300 m /h UDESØ3ØHXSØØØ 4.002,00
H DEUS X 50 - Portata totale 500 m /h UDESØ5ØHXSØØØ 4.582,00
3
H DEUS C 30 - Portata totale 300 m /h UDESØ3ØHCSØØØ 4.753,00
3
3
H DEUS C 50 - Portata totale 500 m /h UDESØ5ØHCSØØØ 5.219,00
Legenda: Impianti a Doppio flusso D - Impianti di deumidificazione H - Impianti EasyClima E - Impianti a semplice flusso S - Consegna rapida
141
