Page 141 - IRSAP - LISTINO VMC 2024 - FIDRA

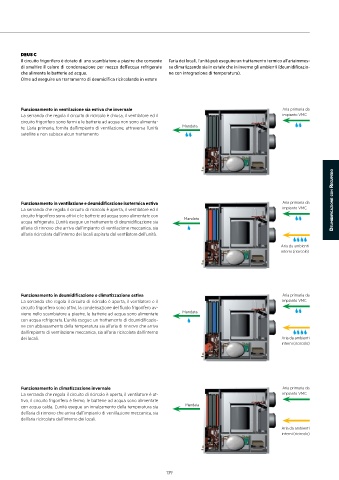

DEUS C
Il circuito frigorifero è dotato di uno scambiatore a piastre che consente l’aria dei locali, l'unità può eseguire un trattamento termico all’ariaimmes-
di smaltire il calore di condensazione per mezzo dell’acqua refrigerata sa climatizzando sia in estate che in inverno gli ambienti (deumidificazio-
che alimenta le batterie ad acqua. ne con integrazione di temperatura).
Oltre ad eseguire un trattamento di deumidifica ricircolando in estate

Funzionamento in ventilazione sia estiva che invernale Aria primaria da
La serranda che regola il circuito di ricircolo è chiusa, il ventilatore ed il impianto VMC
circuito frigorifero sono fermi e le batterie ad acqua non sono alimenta-
te. L’aria primaria, fornita dall'impianto di ventilazione, attraversa l'unità Mandata
satellite e non subisce alcun trattamento.

DeumiDificazione con RecupeRo

Funzionamento in ventilazione e deumidificazione isotermica estiva Aria primaria da
La serranda che regola il circuito di ricircolo è aperta, il ventilatore ed il impianto VMC
circuito frigorifero sono attivi e le batterie ad acqua sono alimentate con
acqua refrigerata. L’unità esegue un trattamento di deumidificazione sia Mandata
all’aria di rinnovo che arriva dall’impianto di ventilazione meccanica, sia
all’aria ricircolata dall’interno dei locali aspirata dal ventilatore dell’unità.
Aria da ambienti
interni (ricircolo)

Funzionamento in deumidificazione e climatizzazione estiva Aria primaria da
La serranda che regola il circuito di ricircolo è aperta, il ventilatore e il impianto VMC
circuito frigorifero sono attivi, la condensazione del fluido frigorifero av-
viene nello scambiatore a piastre, le batterie ad acqua sono alimentate Mandata
con acqua refrigerata. L’unità esegue un trattamento di deumidificazio-
ne con abbassamento della temperatura sia all’aria di rinnovo che arriva
dall’impianto di ventilazione meccanica, sia all’aria ricircolata dall’interno
dei locali. Aria da ambienti
interni (ricircolo)

Funzionamento in climatizzazione invernale Aria primaria da
La serranda che regola il circuito di ricircolo è aperta, il ventilatore è at- impianto VMC
tivo, il circuito frigorifero è fermo, le batterie ad acqua sono alimentate
con acqua calda. L’unità esegue un innalzamento della temperatura sia Mandata
dell’aria di rinnovo che arriva dall’impianto di ventilazione meccanica, sia
dell’aria ricircolata dall’interno dei locali.
Aria da ambienti
interni (ricircolo)

139
