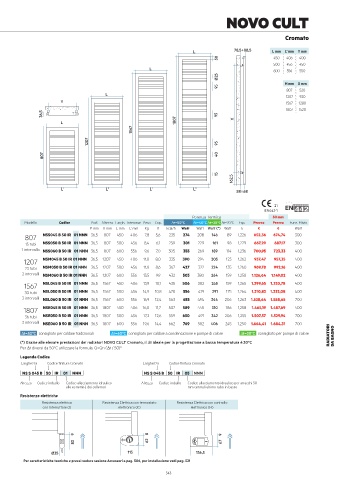

Page 346 - IRSAP - LISTINO RADIATORI 2023 - FIDRA

NOVO CULT

Cromato

L 78,5÷88,5 L mm L' mm Y mm
50 450 406 400
500 456 450
L
600 556 550
Ø25
H mm X mm
95
807 520
L
1207 920
Y 1567 1280
1807 1520
36,5 95
L 1807 X
1567

1207 95

807 40

15
162,5

L' L' L' L'
58÷68
21
EN442-1
Potenza Termica 50 mm
Modello Codice Prof. Altezza Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C∆t=30°C ∆t=20°C Esp. Prezzo Prezzo Funz. Misto
P mm H mm L mm L’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n. € € Watt
807 NSS045 B 50 IR 01 NNN 36,5 807 450 406 7,8 5,6 235 274 208 146 89 1,226 652,36 674,74 300
15 tubi NSS050 B 50 IR 01 NNN 36,5 807 500 456 8,4 6,1 259 301 229 161 98 1,229 667,29 687,17 300
1 intervallo NSS060 B 50 IR 01 NNN 36,5 807 600 556 9,6 7,0 305 355 269 189 114 1,236 700,95 723,33 400
1207 NSM045 B 50 IR 01 NNN 36,5 1207 450 406 11,0 8,0 335 390 294 205 123 1,262 937,47 957,35 400
23 tubi NSM050 B 50 IR 01 NNN 36,5 1207 500 456 11,8 8,6 367 427 322 224 135 1,260 969,78 992,16 400
2 intervalli NSM060 B 50 IR 01 NNN 36,5 1207 600 556 13,5 9,9 432 503 380 264 159 1,258 1.126,64 1.149,02 400
1567 NSL045 B 50 IR 01 NNN 36,5 1567 450 406 13,9 10,1 435 506 382 265 159 1,265 1.299,65 1.320,78 400
30 tubi NSL050 B 50 IR 01 NNN 36,5 1567 500 456 14,9 10,8 478 556 419 291 175 1,264 1.310,83 1.332,08 400
3 intervalli NSL060 B 50 IR 01 NNN 36,5 1567 600 556 16,9 12,4 563 655 494 344 206 1,263 1.538,64 1.558,65 700
1807 NSE045 B 50 IR 01 NNN 36,5 1807 450 406 16,0 11,7 507 589 445 310 186 1,258 1.465,19 1.487,69 400
36 tubi NSE050 B 50 IR 01 NNN 36,5 1807 500 456 17,2 12,6 559 650 491 342 206 1,255 1.507,57 1.529,94 700
3 intervalli NSE060 B 50 IR 01 NNN 36,5 1807 600 556 19,6 14,4 662 769 582 406 245 1,250 1.664,41 1.684,31 700
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore ∆t=30°C consigliato per pompe di calore RADIATORI DA BAGNO
(*) Grazie alle elevate prestazioni dei radiatori NOVO CULT Cromato, il ∆t ideale per la progettazione a bassa temperatura è 30°C
Per ∆t diversi da 50°C utilizzare la formula: Q=Qn (∆t / 50) n
Legenda Codice
Larghezza Codice finitura Cromato Larghezza Codice finitura Cromato
NS S 045 B 50 IR 01 NNN NS S 045 B 50 IR 05 NNN
Altezza Codice imballo Codice allacciamento idraulico Altezza Codice imballo Codice allacciamento idraulico per attacchi 50
alle estremità dei collettori mm centrali ultimo tubo in basso
Resistenze elettriche
Resistenza elettrica Resistenza Elettrica con termostato Resistenza Elettrica con controllo
con Interruttore (I) elettronico (K) elettronico (H)

9 8 9
83 62 67

Ø35 113 136,5
Per caratteristiche tecniche e prezzi vedere sezione Accessori a pag. 506, per installazione vedi pag. 521
