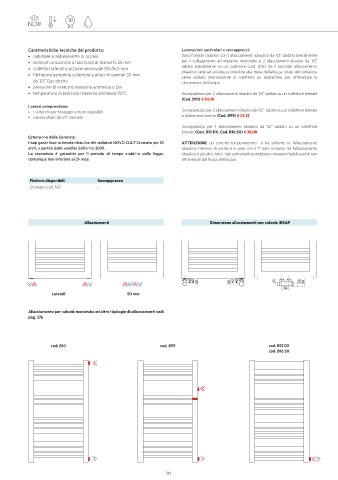

Page 345 - IRSAP - LISTINO RADIATORI 2023 - FIDRA

Caratteristiche tecniche del prodotto: Lavorazioni particolari e sovrapprezzi:
• radiatore scaldasalviette in acciaio Sono fornibili radiatori con 1 allacciamento idraulico da 1/2” saldato lateralmente
• elementi orizzontali a tubi tondi di diametro 25 mm per il collegamento ad impianto monotubo e 2 allacciamenti idraulici da 1/2”
• collettori laterali a sezione semiovale 50x36,5 mm saldati lateralmente su un collettore (cod. B10). Se il secondo allacciamento
• filettature estremità collettore e attacchi centrali 50 mm idraulico cade ad un’altezza inferiore alla metà dell’altezza totale del radiatore,
viene saldato internamente al collettore un diaframma, per ottimizzare la
da 1/2” Gas destra circolazione dell’acqua.
• pressione di esercizio massima ammessa 6 bar
• temperatura di esercizio massima ammessa 95°C Sovrapprezzo per 2 allacciamenti idraulici da 1/2” saldati su un collettore laterale
(Cod. B10) € 50,18
I prezzi comprendono:
• 4 attacchi per fissaggio a muro regolabili Sovrapprezzo per 2 allacciamenti idraulici da 1/2” saldati su un collettore laterale
• valvola sfiato da 1/2" cromata e diaframma interno (Cod. B99) € 73,12
Sovrapprezzo per 1 allacciamento idraulico da 1/2” saldato su un collettore
laterale (Cod. B12 DX, Cod. B16 SX) € 25,08
Estensione della Garanzia:
Irsap garantisce la tenuta idraulica dei radiatori NOVO CULT Cromato per 10 ATTENZIONE: un corretto funzionamento si ha soltanto se l'allacciamento
anni, a partire dalle vendite dell'anno 2009. idraulico inferiore, di uscita, è in asse con il 1° tubo in basso. Se l'allacciamento
La cromatura è garantita per il periodo di tempo stabilito dalla legge, idraulico è più alto, tutti i tubi sottostanti potrebbero rimanere freddi poiché non
comunque non inferiore ai 24 mesi. attraversati dal flusso dell’acqua.

Finiture disponibili Sovrapprezzo
Cromato (cod. 50) -

Allacciamenti Dimensione allacciamenti con valvole IRSAP

40 42 55 58 42 40 41 43 59
50
Laterali 50 mm

Allacciamento per valvole monotubo ed altre tipologie di allacciamenti vedi
pag. 376

cod. B10 cod. B99 cod. B12 DX
cod. B16 SX

342 343
