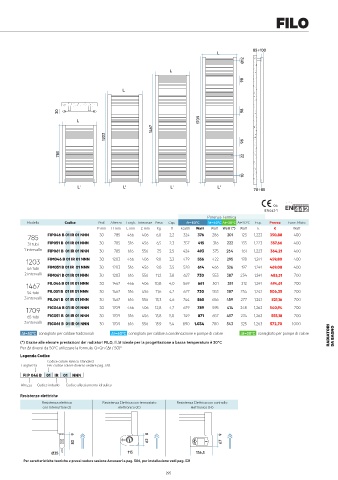

Page 298 - IRSAP - LISTINO RADIATORI 2023 - FIDRA

FILO

85÷100
L
Ø12

L
98
L

30 98
L 1709
1467
1203
98

785 22

10
L' L' L' L'
70÷85

06
EN442-1
Potenza Termica
Modello Codice Prof. Altezza Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esp. Prezzo Funz. Misto
P mm H mm L mm L’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n. € Watt
785 FIP046 B 01 IR 01 NNN 30 785 466 406 6,0 2,2 324 376 286 201 123 1,223 350,88 400
31 tubi FIP051 B 01 IR 01 NNN 30 785 516 456 6,5 2,3 357 415 316 222 135 1,223 357,66 400
1 intervallo FIP061 B 01 IR 01 NNN 30 785 616 556 7,5 2,5 424 493 375 264 161 1,223 364,21 400
1203 FIM046 B 01 IR 01 NNN 30 1203 466 406 9,0 3,3 479 556 422 295 178 1,241 459,80 400
46 tubi FIM051 B 01 IR 01 NNN 30 1203 516 456 9,8 3,5 528 614 466 326 197 1,241 469,08 400
2 intervalli FIM061 B 01 IR 01 NNN 30 1203 616 556 11,2 3,8 627 730 553 387 234 1,241 483,31 700
1467 FIL046 B 01 IR 01 NNN 30 1467 466 406 10,8 4,0 569 661 501 351 212 1,241 494,61 700
54 tubi FIL051 B 01 IR 01 NNN 30 1467 516 456 11,6 4,2 627 730 553 387 234 1,241 506,25 700
3 intervalli FIL061 B 01 IR 01 NNN 30 1467 616 556 13,3 4,6 744 865 656 459 277 1,241 521,16 700
1709 FIG046 B 01 IR 01 NNN 30 1709 466 406 12,8 4,7 679 789 595 414 248 1,263 540,94 700
65 tubi FIG051 B 01 IR 01 NNN 30 1709 516 456 13,8 5,0 749 871 657 457 274 1,263 555,18 700
3 intervalli FIG061 B 01 IR 01 NNN 30 1709 616 556 15,9 5,4 890 1.034 780 543 325 1,263 572,70 1000
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore ∆t=30°C consigliato per pompe di calore RADIATORI DA BAGNO
(*) Grazie alle elevate prestazioni dei radiatori FILO, il ∆t ideale per la progettazione a bassa temperatura è 30°C
Per ∆t diversi da 50°C utilizzare la formula: Q=Qn (∆t / 50) n
Legenda Codice
Codice colore Bianco Standard.
Larghezza Per codice colore diverso vedere pag. 528.
FI P 046 B 01 IR 01 NNN

Altezza Codice imballo Codice allacciamento idraulico
Resistenze elettriche
Resistenza elettrica Resistenza Elettrica con termostato Resistenza Elettrica con controllo
con Interruttore (I) elettronico (K) elettronico (H)

9 8 9
83 62 67

Ø35 113 136,5
Per caratteristiche tecniche e prezzi vedere sezione Accessori a pag. 506, per installazione vedi pag. 521

294 295
