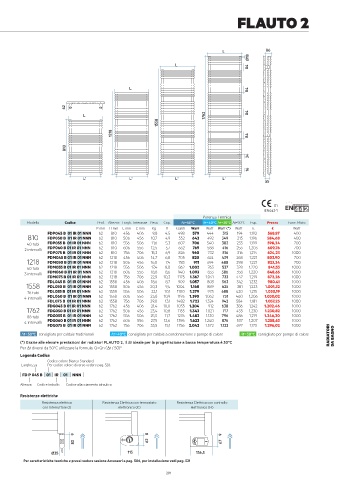

Page 294 - IRSAP - LISTINO RADIATORI 2023 - FIDRA
P. 294
FLAUTO 2
L 86
Ø18
L
84
L
84
62
L 1762 84
1558
1218 84
810
34
16
L' L' L' L'
55
01
EN442-1
Potenza Termica
Modello Codice Prof. Altezza Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esp. Prezzo Funz. Misto
P mm H mm L mm L’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n. € Watt
FDP045 B 01 IR 01 NNN 62 810 456 406 9,8 4,5 498 579 444 315 194 1,192 568,97 400
810 FDP050 B 01 IR 01 NNN 62 810 506 456 10,7 4,9 552 642 492 349 215 1,196 584,68 400
40 tubi FDP055 B 01 IR 01 NNN 62 810 556 506 11,6 5,3 607 706 540 382 235 1,199 598,24 700
2 intervalli FDP060 B 01 IR 01 NNN 62 810 606 556 12,5 5,7 662 769 588 416 256 1,203 609,76 700
FDP075 B 01 IR 01 NNN 62 810 756 706 15,3 6,9 826 960 732 516 316 1,214 624,23 1000
FDM045 B 01 IR 01 NNN 62 1218 456 406 14,7 6,8 705 820 624 439 268 1,221 803,90 700
1218 FDM050 B 01 IR 01 NNN 62 1218 506 456 16,0 7,4 783 911 694 488 298 1,221 823,34 700
60 tubi FDM055 B 01 IR 01 NNN 62 1218 556 506 17,4 8,0 862 1.002 763 537 328 1,220 841,53 1000
3 intervalli FDM060 B 01 IR 01 NNN 62 1218 606 556 18,8 8,6 940 1.093 833 586 358 1,220 848,65 1000
FDM075 B 01 IR 01 NNN 62 1218 756 706 22,9 10,3 1175 1.367 1.041 733 447 1,219 872,26 1000
FDL045 B 01 IR 01 NNN 62 1558 456 406 18,6 8,7 909 1.057 803 563 342 1,232 980,41 1000
1558 FDL050 B 01 IR 01 NNN 62 1558 506 456 20,3 9,4 1004 1.168 889 625 381 1,223 1.001,32 1000
76 tubi FDL055 B 01 IR 01 NNN 62 1558 556 506 22,1 10,1 1100 1.279 975 688 420 1,215 1.020,19 1000
4 intervalli FDL060 B 01 IR 01 NNN 62 1558 606 556 23,8 10,9 1195 1.390 1.062 751 460 1,206 1.030,02 1000
FDL075 B 01 IR 01 NNN 62 1558 756 706 29,0 13,1 1482 1.723 1.324 942 584 1,181 1.057,25 1000
FDG045 B 01 IR 01 NNN 62 1762 456 406 21,4 10,0 1035 1.204 912 638 386 1,242 1.202,46 1000
1762 FDG050 B 01 IR 01 NNN 62 1762 506 456 23,4 10,8 1155 1.343 1.021 717 435 1,230 1.230,82 1000
88 tubi FDG055 B 01 IR 01 NNN 62 1762 556 506 25,5 11,7 1276 1.483 1.130 796 486 1,219 1.246,30 1000
4 intervalli FDG060 B 01 IR 01 NNN 62 1762 606 556 27,5 12,6 1396 1.623 1.240 876 537 1,207 1.258,63 1000
FDG075 B 01 IR 01 NNN 62 1762 756 706 33,5 15,1 1756 2.042 1.572 1.122 697 1,173 1.296,02 1000
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore ∆t=30°C consigliato per pompe di calore RADIATORI DA BAGNO
(*) Grazie alle elevate prestazioni dei radiatori FLAUTO 2, il ∆t ideale per la progettazione a bassa temperatura è 30°C
Per ∆t diversi da 50°C utilizzare la formula: Q=Qn (∆t / 50) n
Legenda Codice
Codice colore Bianco Standard.
Larghezza Per codice colore diverso vedere pag. 528.
FD P 045 B 01 IR 01 NNN
Altezza Codice imballo Codice allacciamento idraulico
Resistenze elettriche
Resistenza elettrica Resistenza Elettrica con termostato Resistenza Elettrica con controllo
con Interruttore (I) elettronico (K) elettronico (H)
9 8 9
83 62 67
Ø35 113 136,5
Per caratteristiche tecniche e prezzi vedere sezione Accessori a pag. 506, per installazione vedi pag. 521
290 291
