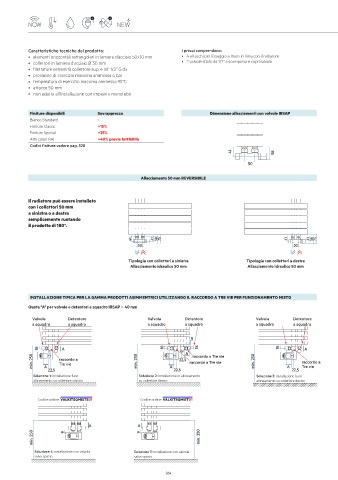

Page 267 - IRSAP - LISTINO RADIATORI 2023 - FIDRA

Caratteristiche tecniche del prodotto: I prezzi comprendono:
• elementi orizzontali rettangolari in lamiera d’acciaio 50x10 mm • 4 attacchi per fissaggio a muro in tinta con il radiatore
• collettori in lamiera d’acciaio Ø 30 mm • 2 valvole sfiato da 1/2” a scomparsa e coprivalvola
• filettature estremità collettore sup. e inf. 1/2” G dx
• pressione di esercizio massima ammessa 4 bar
• temperatura di esercizio massima ammessa 95°C
• attacco 50 mm
• non adatto all'installazione con impianto monotubo

Finiture disponibili Sovrapprezzo Dimensione allacciamenti con valvole IRSAP
Bianco Standard -
Finiture Classic +15%
Finiture Special +25%
Altri colori RAL +40% previa fattibilità
Codici finiture vedere pag. 528
41 58
50

Allacciamento 50 mm REVERSIBILE

Il radiatore può essere installato
con i collettori 50 mm
a sinistra o a destra
semplicemente ruotando
il prodotto di 180°.

41 41 58 75 41 41 58 75
50 50

Tipologia con collettori a sinistra Tipologia con collettori a destra
Allacciamento idraulico 50 mm Allacciamento idraulico 50 mm

INSTALLAZIONE TIPICA PER LA GAMMA PRODOTTI ASIMMENTRICI UTILIZZANDO IL RACCORDO A TRE VIE PER FUNZIONAMENTO MISTO
Quota "A" per valvole e detentori a squadro IRSAP = 40 mm

Valvola Detentore Valvola Detentore Valvola Detentore
a squadro a squadro a squadro a squadro a squadro a squadro

5

18 A 18 18 18 A
A raccordo a Tre vie
min. 250 raccordo a min. 250 22,5 raccordo a Tre vie min. 250 raccordo a
Tre vie
A
22,5 A 22,5 A 22,5 Tre vie
Soluzione 1: installazione fuori Soluzione 2: installazione in allineamento Soluzione 3: installazione fuori
allineamento su collettore sinistro su collettore destro allineamento su collettore destro

Codice ordine: VALKITSQMISTS01 Codice ordine: VALKITSQMIST01

A A A
min. 250 min. 250 9 9 9 9 min. 250

Soluzione 4: installazione con valvola Soluzione 5: installazione con valvola
salva spazio salva spazio
