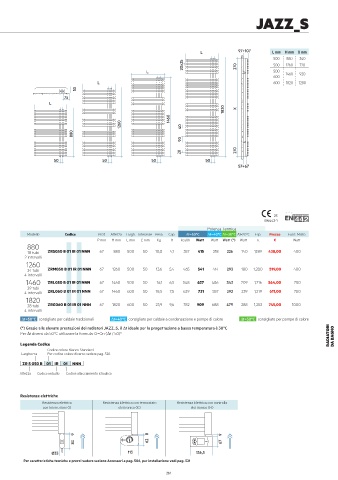

Page 264 - IRSAP - LISTINO RADIATORI 2023 - FIDRA

JAZZ_S

L 97÷107 L mm H mm X mm
500 880 340
20x25 270 500 1260 720
L 500 1460 920
600
L 600 1820 1280
55
75
L
1820 X
1460
1260 40
880
90

20 270
50 50 50 50
57÷67

23
EN442-1
Potenza Termica
Modello Codice Prof. Altezza Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esp. Prezzo Funz. Misto
P mm H mm L mm L’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n. € Watt
880
18 tubi ZRS050 B 01 IR 01 NNN 67 880 500 50 10,0 4,1 357 415 318 226 140 1,189 438,00 400
2 intervalli
1260
24 tubi ZRM050 B 01 IR 01 NNN 67 1260 500 50 13,6 5,4 465 541 414 293 180 1,200 519,00 400
4 intervalli
1460 ZRL050 B 01 IR 01 NNN 67 1460 500 50 16,1 6,5 548 637 486 343 209 1,216 564,00 700
29 tubi
4 intervalli ZRL060 B 01 IR 01 NNN 67 1460 600 50 18,5 7,5 629 731 557 392 239 1,219 611,00 700
1820
38 tubi ZRG060 B 01 IR 01 NNN 67 1820 600 50 23,9 9,6 782 909 688 479 288 1,253 745,00 1000
4 intervalli
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore ∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori JAZZ_S, il ∆t ideale per la progettazione a bassa temperatura è 30°C
Per ∆t diversi da 50°C utilizzare la formula: Q=Qn (∆t / 50) n RADIATORI DA BAGNO

Legenda Codice
Codice colore Bianco Standard.
Larghezza Per codice colore diverso vedere pag. 528.
ZR S 050 B 01 IR 01 NNN
Altezza Codice imballo Codice allacciamento idraulico

Resistenze elettriche
Resistenza elettrica Resistenza Elettrica con termostato Resistenza Elettrica con controllo
con Interruttore (I) elettronico (K) elettronico (H)

9 8 9
83 62 67

Ø35 113 136,5
Per caratteristiche tecniche e prezzi vedere sezione Accessori a pag. 506, per installazione vedi pag. 521
