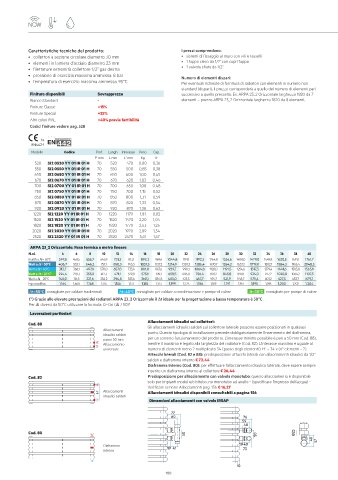

Page 103 - IRSAP - LISTINO RADIATORI 2023 - FIDRA

Caratteristiche tecniche del prodotto: I prezzi comprendono:
• collettori a sezione circolare diametro 30 mm • sistemi di fissaggio al muro con viti e tasselli
• elementi in lamiera d’acciaio diametro 23 mm • 1 tappo cieco da 1/2” con copri tappo
• filettature estremità collettore 1/2” gas destra • 1 valvola sfiato da 1/2”
• pressione di esercizio massima ammessa: 8 bar Numero di elementi dispari:
• temperatura di esercizio massima ammessa: 95°C Per eventuali richieste di fornitura di radiatori con elementi in numero non
standard (dispari), il prezzo corrisponderà a quello del numero di elementi pari
Finiture disponibili Sovrapprezzo successivo a quello prescelto. Es. ARPA 23_2 Orizzontale larghezza 1820 da 7
Bianco Standard - elementi = prezzo ARPA 23_2 Orizzontale larghezza 1820 da 8 elementi.
Finiture Classic +15%
Finiture Special +25%
Altri colori RAL +40% previa fattibilità
Codici finiture vedere pag. 528

14
EN442-1
Modello Codice Prof. Lungh. Interasse Peso Cap.
P mm L mm L' mm Kg It
520 SI2 0520 YY 01 IR 01 H 70 520 470 0,80 0,36
550 SI2 0550 YY 01 IR 01 H 70 550 500 0,85 0,38
650 SI2 0650 YY 01 IR 01 H 70 650 600 1,00 0,45
670 SI2 0670 YY 01 IR 01 H 70 670 620 1,03 0,46
700 SI2 0700 YY 01 IR 01 H 70 700 650 1,08 0,48
750 SI2 0750 YY 01 IR 01 H 70 750 700 1,15 0,52
850 SI2 0850 YY 01 IR 01 H 70 850 800 1,31 0,59
870 SI2 0870 YY 01 IR 01 H 70 870 820 1,33 0,54
920 SI2 0920 YY 01 IR 01 H 70 920 870 1,38 0,63
1220 SI2 1220 YY 01 IR 01 H 70 1220 1170 1,81 0,82
1520 SI2 1520 YY 01 IR 01 H 70 1520 1470 2,20 1,04
1820 SI2 1820 YY 01 IR 01 H 70 1820 1770 2,63 1,25
2020 SI2 2020 YY 01 IR 01 H 70 2020 1970 2,89 1,34
2520 SI2 2520 YY 01 IR 01 H 70 2520 2470 3,61 1,67
ARPA 23_2 Orizzontale: Resa termica a metro lineare
N. el. 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40
Kcal/h a ∆t= 50°C 349,8 458,5 555,7 645,9 731,3 813,1 892,3 969,4 1044,8 1119,1 1192,3 1264,8 1336,6 1408,0 1479,0 1549,8 1620,5 1691,1 1761,7
Watt a ∆t= 50°C 406,7 533,1 646,2 751,1 850,3 945,5 1037,5 1127,2 1214,9 1301,3 1386,4 1470,7 1554,2 1637,2 1719,8 1802,1 1884,3 1966,4 2048,5
Watt a ∆t= 40°C 313,7 368,1 497,9 578,0 657,0 733,6 801,8 867,6 929,7 990,1 1064,0 1128,0 1191,5 1254,6 1317,3 1379,4 1441,6 1503,8 1565,9
Watt a ∆t= 30°C* 224,4 228,3 355,8 412,3 471,1 529,0 575,1 619,1 658,5 696,0 756,4 801,2 845,8 890,1 934,0 977,2 1020,8 1064,2 1107,5
Watt a ∆t= 20°C 140,0 116,5 221,6 256,2 294,8 333,6 360,1 384,8 405,0 423,5 467,7 494,7 521,9 548,7 575,4 601,2 627,5 653,7 679,7
Esp. modifica 1,164 1,660 1,168 1,174 1,156 1,137 1,155 1,173 1,199 1,225 1,186 1,189 1,191 1,193 1,195 1,198 1,200 1,202 1,204
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore ∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori ARPA 23_2 Orizzontale il ∆t ideale per la progettazione a bassa temperatura è 30°C
Per ∆t diversi da 50°C utilizzare la formula: Q=Qn (∆t / 50) n
Lavorazioni particolari
Allacciamenti idraulici sui collettori:
Cod. 88
Allacciamenti Gli allacciamenti idraulici saldati sul collettore laterale possono essere posizionati in qualsiasi
idraulici saldati punto. Questa tipologia di installazione prevede obbligatoriamente l’inserimento del diaframma,
passo 50 mm per un corretto funzionamento del prodotto. L’interasse minimo possibile è pari a 50 mm (Cod. 88),
Allacciamento mentre il massimo è legato alla larghezza del radiatore (Cod. 82). L’interasse massimo è uguale al
universale numero di elementi meno 2 moltiplicato 34 (passo degli elementi): H’ = 34 x (n° elementi - 2).
Attacchi laterali (Cod. 82 e 88): predisposizione attacchi laterali con allacciamenti idraulici da 1/2”
saldati e diaframma interno € 72,44
Diaframma Interno (Cod. 80): per effettuare l’allacciamento idraulico laterale, deve essere sempre
inserito un diaframma interno al collettore € 26,44
Cod. 82 Predisposizione per allacciamento con valvola monotubo: questo allacciamento è disponibile
solo per impianti modul e/o bitubo, no monotubo ad anello - (specificare l’ingresso dell’acqua) -
Verificare sezione Allacciamenti pag. 156 € 16,27
H’ Allacciamenti Allacciamenti idraulici disponibili consultabili a pagina 156
idraulici saldati
Dimensioni allacciamenti con valvole IRSAP

77
60 76
59
40
Cod. 80 50 50 Ø23
40 57
Diaframma 19 41 19 40
interno 73

10
100 101
